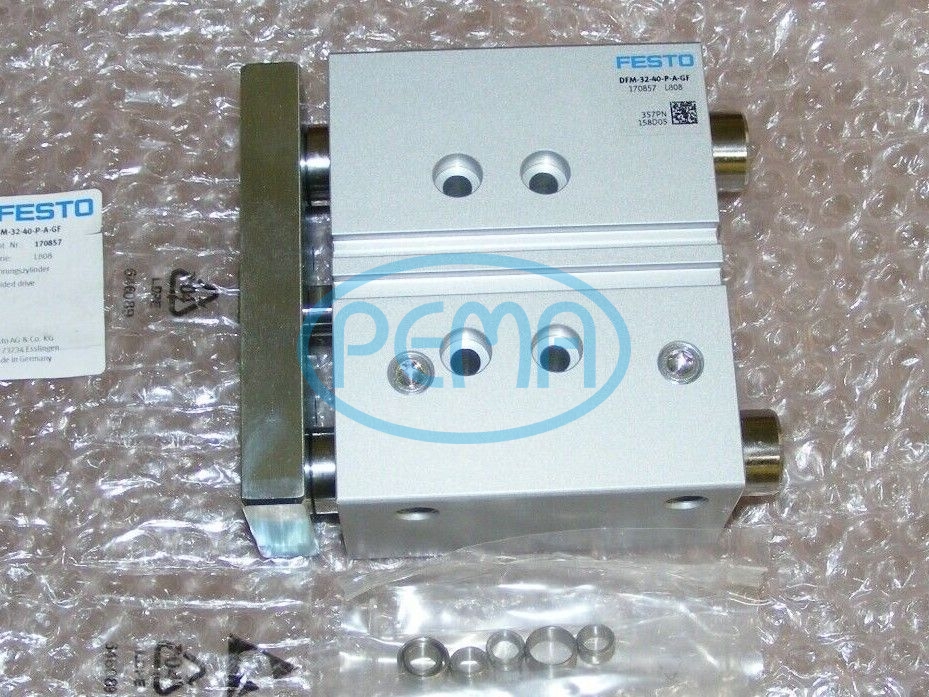

FESTO DFM-32-40-P-A-GF Xy lanh dẫn hướng , dòng DFM
Mô tả
- Một Air cylinder chất lượng cao củaFESTOđược nhập và phân phối bởiPEMA( Liên hệ0359001231)
- Mã sản phẩm : DFM-32-40-P-A-GF
- Mô tả: Là xy lanh dẫn hướng chính xác và khả năng hấp thụ mô-men xoắn cũng như lực cắt tuyệt vời cùng với thiết kế chắc chắn, nhỏ gọn. Xy lanh truyền động dẫn hướng DFM phù hợp cho các nhiệm vụ kẹp, nâng và dừng.
Thiết bị truyền động và bộ dẫn hướng trong một vỏ duy nhất
Khả năng chống chịu mô men xoắn và lực ngang cao
Hướng dẫn ổ trượt hoặc ổ bi
Nhiều tùy chọn lắp đặt và đính kèm
Nhiều biến thể cho các ứng dụng tùy chỉnh - Thông số kỹ thuật
Khoảng cách từ trọng tâm của tải đến tấm càng xs
50 mm
Hành trình
40 mm
Đường kính piston
32 mm
Chế độ vận hành, bộ truyền động
C càng
Đệm
Vòng đệm/tấm đệm đàn hồi ở cả hai đầu
Vị trí lắp
tùy chọn
Thanh dẫn
Thanh dẫn ổ trục trơn
Thiết kế
Thanh dẫn
Phát hiện vị trí
Thông qua công tắc tiệm cận
Biểu tượng
00991737
Áp suất vận hành
0,15 MPa … 1 MPa
Áp suất vận hành
1,5 bar … 10 bar
Tối đa. tốc độ
0,8 m/s
Chế độ hoạt động
Tác động kép
Môi trường hoạt động
Khí nén theo tiêu chuẩn ISO 8573-1:2010 [7:4:4] Lưu ý về môi trường hoạt động và môi trường dẫn hướng
Có thể vận hành bằng chất bôi trơn (trong trường hợp đó, luôn cần vận hành bằng chất bôi trơn)
Cấp độ chống ăn mòn CRC
1 – Ứng suất ăn mòn thấp
Tuân thủ LABS (PWIS)
VDMA24364-B1/B2-L
Cấp độ phòng sạch
Cấp độ 7 theo tiêu chuẩn ISO 14644-1
Nhiệt độ môi trường
-20 °C … 80 °C
Năng lượng va đập ở các vị trí cuối
0,4 J
Lực tối đa Fy
1227 N
Lực tối đa Fy tĩnh
1227 N
Lực tối đa Fz
1227 N
Lực tối đa Fz tĩnh
1227 N
Mô men tối đa Mx
47,84 Nm
Mô men tối đa Mx tĩnh
47,84 Nm
Tối đa. mô men My
24,53 Nm
Mô men xoắn tối đa My static
24,53 Nm
Mô men xoắn tối đa Mz
24,53 Nm
Mô men xoắn tối đa Mz static
24,53 Nm
Tải mô men xoắn tối đa cho phép Mx theo hành trình
8,6 Nm
Tải trọng hiệu dụng tối đa phụ thuộc vào hành trình ở khoảng cách xác định xs
161 N
Lực lý thuyết ở 0,6 MPa (6 bar, 87 psi), hành trình trở về
415 N
Lực lý thuyết ở 0,6 MPa (6 bar, 87 psi), hành trình tiến
482 N
Khối lượng chuyển động
1134 g
