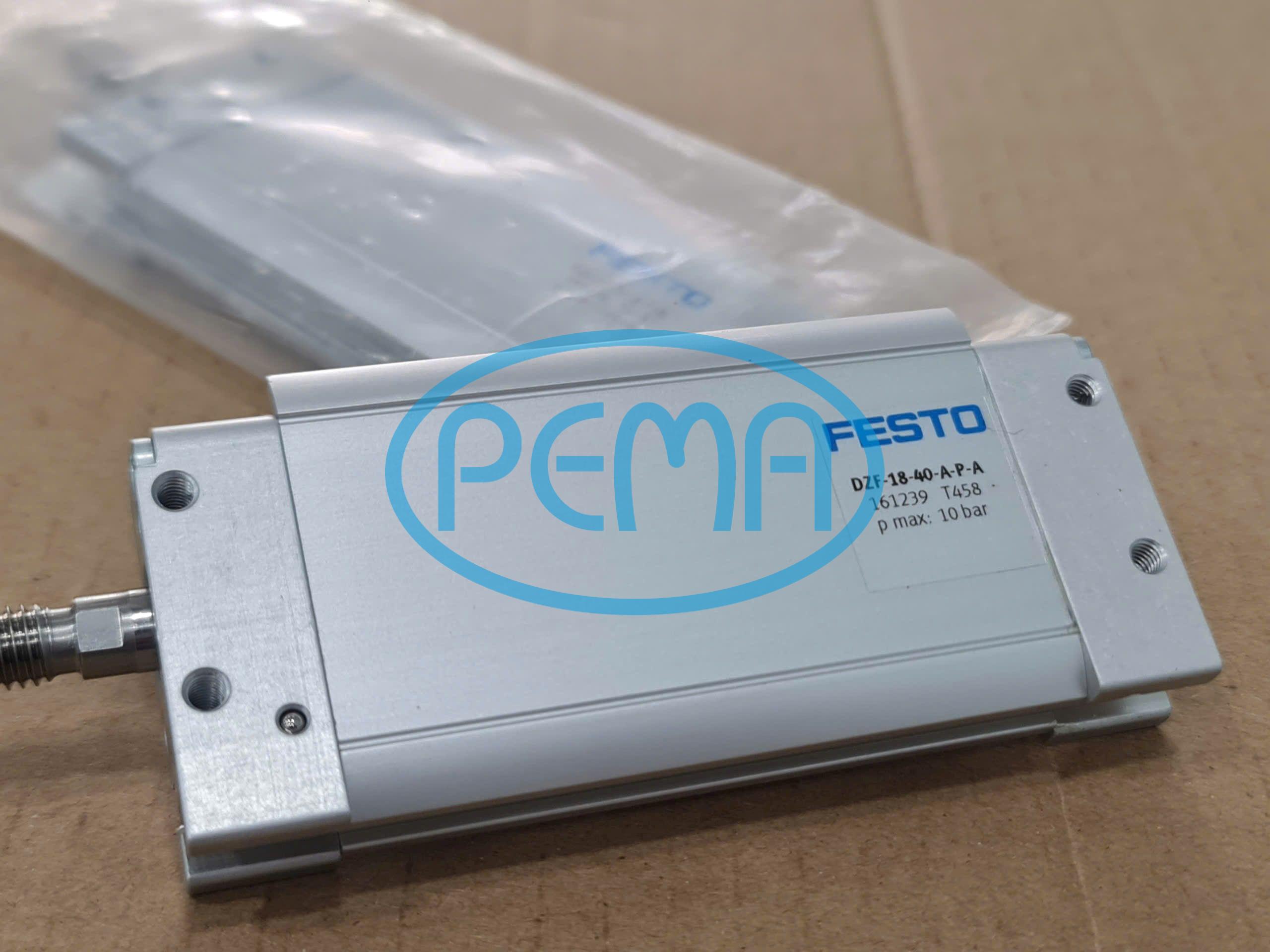

FESTO DZF-18-40-A-P-A Xy lanh dẹt , dòng DZF

Một Flat cylinder thông dụng của FESTO hiện đang có bán tại PEMA ( Liên hệ 0359001231 )
Mã sản phẩm : DZF-18-40-A-P-A
Mô tả
Thiết kế siêu mảnh, phù hợp cho các ứng dụng trượt, tự động hóa có không gian hẹp như tủ điều khiển hoặc hệ thống đóng gói.
Tích hợp cảm biến tiện lợi cho việc phát hiện vị trí hành trình mà không cần thêm phụ kiện ngoài.
Giảm chấn mềm mại giúp vận hành êm và nâng cao tuổi thọ.
Chống xoay tuyệt vời, tăng độ ổn định và chính xác cho piston.
Khả năng hoạt động trong môi trường hơi ăn mòn hoặc có yêu cầu về sạch (phù hợp cleanroom cấp thấp).

Thông số kỹ thuật


Đường kính piston	18 mm
Hành trình (Stroke)	40 mm
Chức năng hoạt động	Hai chiều (Double-acting)
Ren ty piston	M8
Kết nối khí nén	M5
Giảm chấn	Vòng/đệm đàn hồi ở hai đầu (elastic cushioning rings/plates)
Chống xoay (Torsion)	Piston oval, hạn chế xoắn ±1.2°; mô-men xoắn tối đa 0.2 Nm
Phát hiện vị trí piston	Hỗ trợ gắn cảm biến từ (proximity switch)
Áp suất làm việc	0.1 – 1.0 MPa (1 – 10 bar)
Lực lý thuyết (ở 6 bar)	Đẩy: ~153 N; Rút lại: ~123 N
Trọng lượng tịnh	107 g (0 mm hành trình); thêm 13 g mỗi 10 mm hành trình
Khối động piston	24 g (0 mm); thêm 4 g mỗi 10 mm hành trình
Vật liệu thân	Vỏ nhôm đúc anodised; gioăng NBR / TPE-U(PU); ty piston thép không gỉ
Nhiệt độ làm việc	–20 °C đến +80 °C
CRC (Chống ăn mòn)	CRC 2 – phù hợp môi trường công nghiệp không quá khắc nghiệt
Tuân thủ LABS (PWIS)	Theo VDMA24364-B1/B2-L (không sử dụng chất gây cản sơn)
Môi trường khí sử dụng	Khí nén chuẩn ISO 8573-1:2010 [7:4:4]; có thể dùng khí bôi trơn nếu cần
Năng lượng va chạm cuối hành trình	0.1 J
