Mô tả

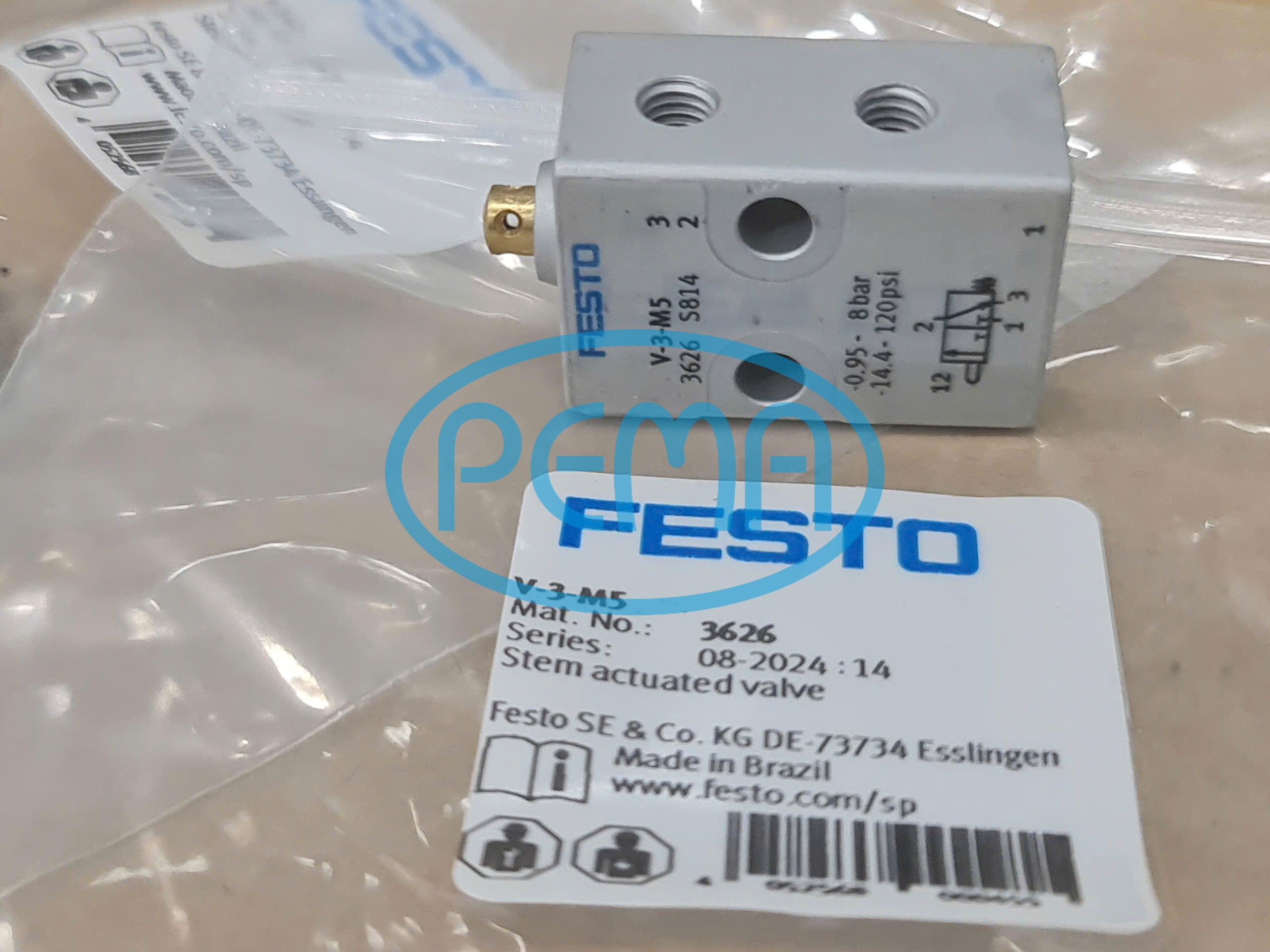

- Một Stem actuated valve chất lượng cao của FESTO hiện đang có bán tại PEMA ( Liên hệ 0359001231 )
- Mã sản phẩm : V-3-M5
- Mô tả
- Van FESTO V-3-M5 có chức năng là Van 3/2 (3 cổng, 2 vị trí), thường đóng (Normally Closed – NC), hoạt động đơn ổn định (monostable).
- Điều khiển Xi lanh Tác động Đơn: Chức năng chính là để điều khiển xi lanh khí nén tác động đơn (xi lanh có 1 cổng cấp khí).
- Hoạt động Cơ học (Mechanical actuation): Van được kích hoạt bằng cách tác động lực cơ học lên thân van (stem/plunger). Khi tác động, van chuyển từ vị trí đóng (không có khí ra) sang vị trí mở (khí đi qua). Khi nhả tác động, lò xo cơ học sẽ đưa van về vị trí đóng ban đầu.
- Van Thường Đóng (NC): Ở trạng thái nghỉ, cổng cấp khí (P hoặc 1) bị chặn, khí không thể đi đến cổng làm việc (A hoặc 2).
- Van 3/2:
- 3 Cổng: Cổng cấp khí (1/P), Cổng làm việc (2/A), Cổng xả khí (3/R).
- 2 Vị trí: Vị trí đóng (Nghỉ) và Vị trí mở (Hoạt động).
- Thông số kỹ thuật
Chức năng Van 3/2, Thường đóng (NC), Đơn ổn định 3 cổng, 2 vị trí, ở trạng thái nghỉ thì đóng. Kiểu Vận hành Cơ học (Mechanical) Vận hành bằng thân van (Stem actuated). Lưu lượng Danh nghĩa 80 l/phút (chuẩn hóa theo DIN 1343) Lưu lượng khí tối đa đi qua van. Kích thước Cổng Khí (Ren) M5 Kích thước cổng nối làm việc và cổng cấp/xả khí. Áp suất Vận hành -0.95 bar đến 8 bar Dải áp suất làm việc rộng, bao gồm cả ứng dụng chân không (vacuum). Kiểu Cấu trúc Van đĩa (Plate seat/Poppet seat) Chiều rộng Danh nghĩa 2 mm Kích thước bên trong van. Lực Tác động 23 N Lực cần thiết để kích hoạt van (đẩy thân van). Môi chất Vận hành Khí nén theo ISO 8573-1:2010 [-:-:-] Có thể hoạt động với khí nén được bôi trơn. Vật liệu Vỏ Hợp kim Kẽm đúc (Die-cast zinc) Vật liệu Phớt NBR Nhiệt độ Môi trường -10 °C đến 60 °C Trọng lượng Sản phẩm 25 g (rất gọn nhẹ)
