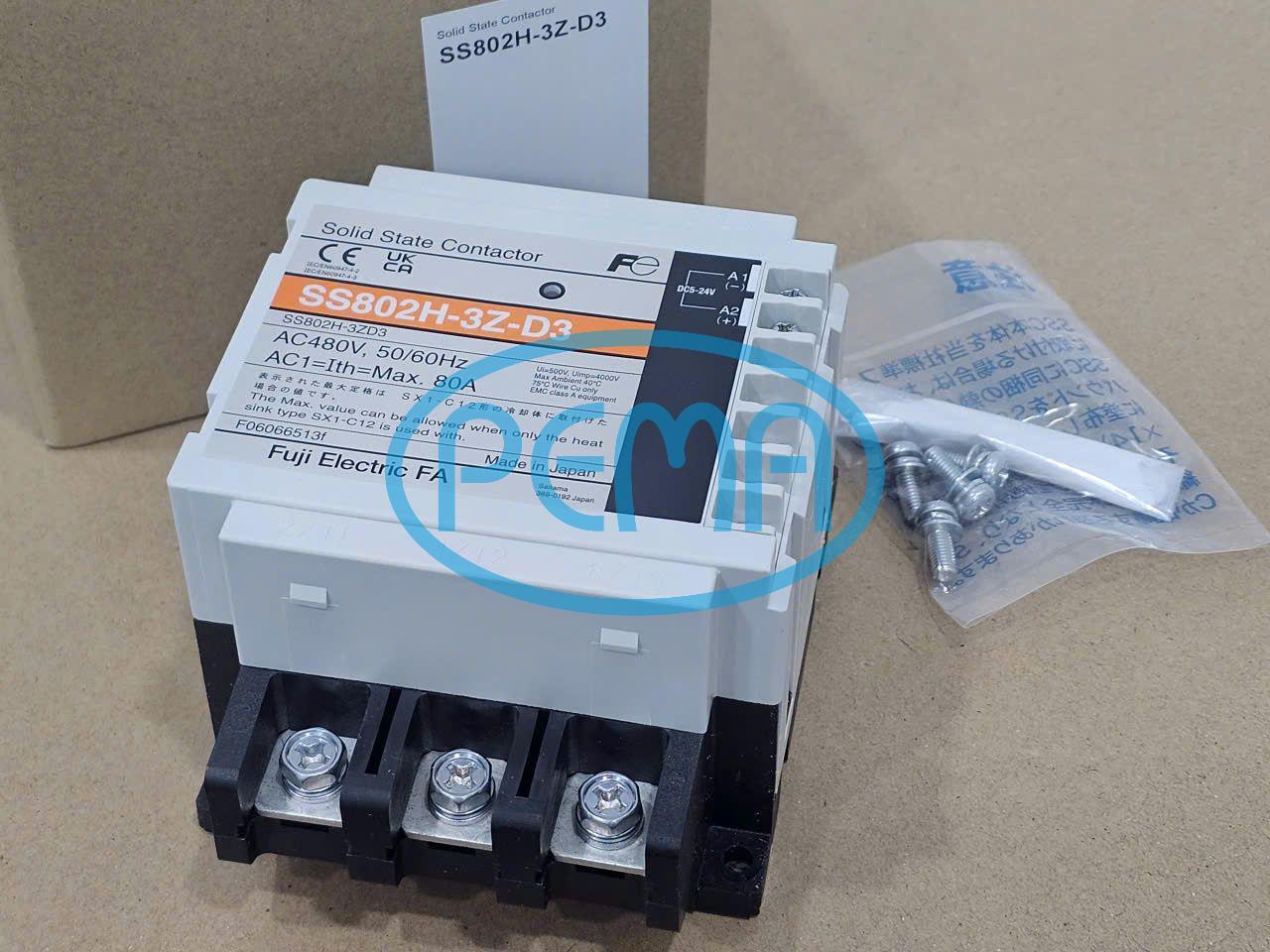

FUJI ELECTRIC SS802H-3Z-D3 Công tắc tơ bán dẫn
Công tắc tơ bán dẫn 3 pha (Solid State Contactor – SSC).
Fuji Electric – Nhật Bản.
Dòng sản phẩm: SS Series, dùng để đóng/ngắt tải điện AC bằng linh kiện bán dẫn, không sử dụng tiếp điểm cơ khí như contactor thông thường.
Thông số chung FUJI ELECTRIC SS802H-3Z-D3
| Thông số | Giá trị |
|---|---|
| Model | SS802H-3Z-D3 |
| Loại thiết bị | Công tắc tơ bán dẫn |
| Số cực | 3 cực, 2 phần tử đóng cắt |
| Dòng điện định mức | 80 A |
| Điện áp mạch lực | AC 200–480 V |
| Tần số | 50/60 Hz |
| Điện áp điều khiển | DC 5–24 V |
| Phương pháp đóng cắt | Zero-cross |
| Cách ly tín hiệu | Photocoupler |
| Hãng sản xuất | Fuji Electric |
Công dụng FUJI ELECTRIC SS802H-3Z-D3
Đóng/ngắt tải gia nhiệt công nghiệp.
Điều khiển tải AC trong máy ép nhựa, lò nhiệt và dây chuyền tự động hóa.
Đóng cắt thường xuyên với độ ồn thấp và không có tiếp điểm cơ khí chuyển động.
Chức năng Zero-cross giúp đóng tải gần điểm điện áp xoay chiều đi qua zero, hạn chế dòng khởi động và nhiễu điện.
Lưu ý FUJI ELECTRIC SS802H-3Z-D3
Cần lắp tản nhiệt phù hợp vì công tắc tơ bán dẫn phát sinh nhiệt khi dẫn dòng lớn.
Chọn cầu chì bảo vệ bán dẫn phù hợp với tải và dòng ngắn mạch dự kiến.
Điện áp điều khiển DC 5–24 V phải được đấu đúng cực và đúng sơ đồ.
Khi thay thế, cần xác nhận điện áp tải, dòng tải và kiểu đấu dây tương thích.
