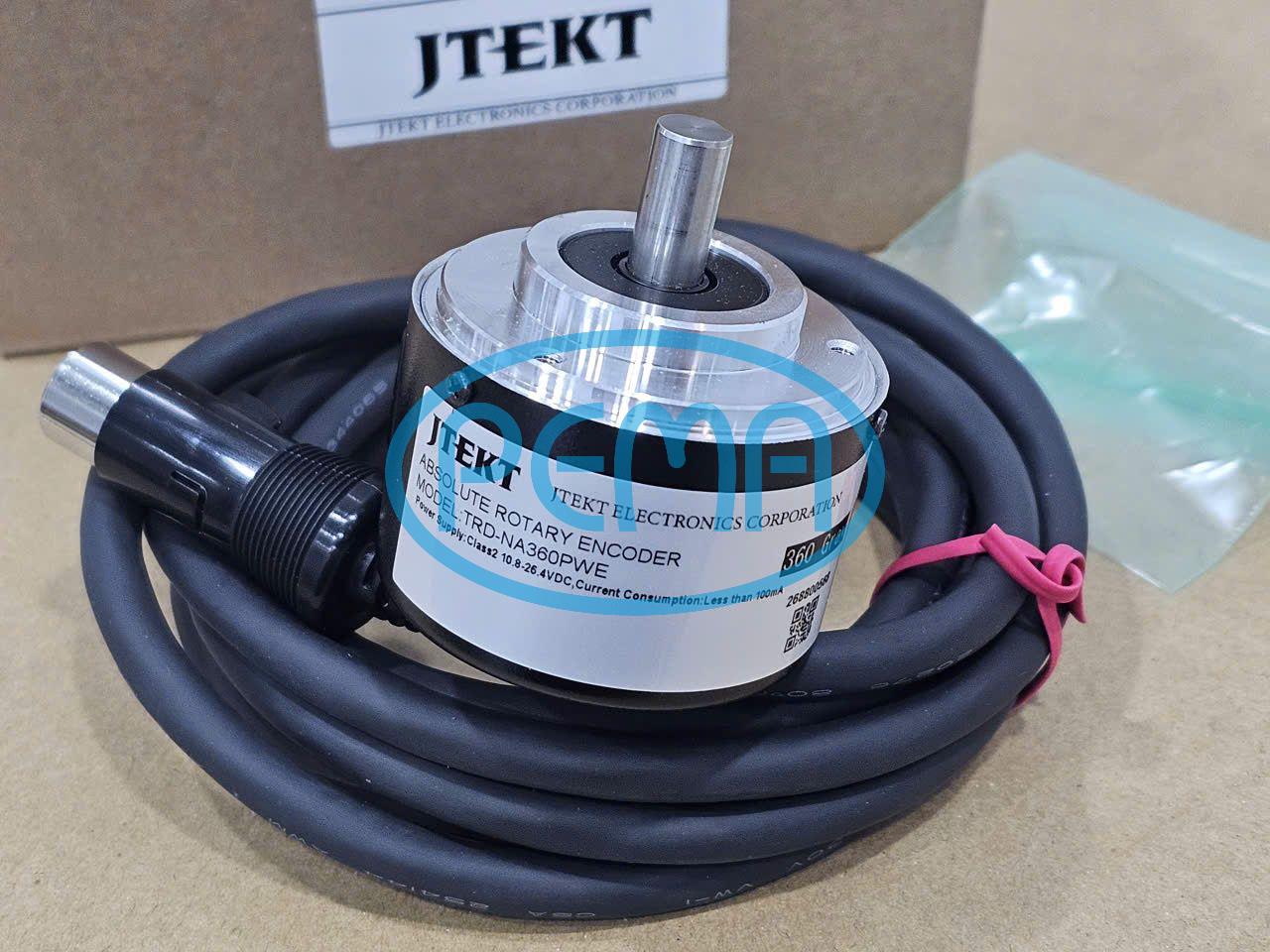

JTEKT TRD-NA360PWE Bộ mã hóa vòng quay
Mô tả
Đây là encoder tuyệt đối dùng để xác định vị trí góc và chiều quay của trục trong máy móc công nghiệp. Thiết bị sử dụng mã Gray để biểu diễn vị trí, giúp xác định vị trí mà không chỉ dựa vào số xung tích lũy.
Thông số chung JTEKT TRD-NA360PWE
| Thông số | Giá trị |
|---|---|
| Model | TRD-NA360PWE |
| Loại encoder | Tuyệt đối (Absolute) |
| Độ phân giải | 360 vị trí/vòng (9 bit) |
| Điện áp nguồn | 10,8–26,4 VDC |
| Ngõ ra | PNP open collector |
| Mã đầu ra | Gray code |
| Chiều quay tăng giá trị | Theo chiều kim đồng hồ (CW) |
| Đường kính trục | Ø8 mm |
| Kích thước thân | Ø50 × 35 mm |
| Chiều dài cáp | 2 m, đầu nối relay |
| Cấp bảo vệ | IP65 |
| Tần số đáp ứng tối đa | 20 kHz |
Ứng dụng JTEKT TRD-NA360PWE
Đo vị trí góc của trục quay.
Xác định vị trí bàn xoay và cơ cấu định vị.
Giám sát vị trí trong máy đóng gói, máy lắp ráp tự động.
Cung cấp tín hiệu vị trí cho PLC hoặc bộ điều khiển phù hợp với ngõ ra Gray code PNP.
Lưu ý khi thay thế JTEKT TRD-NA360PWE
Chọn đúng loại encoder tuyệt đối, không thay trực tiếp bằng encoder incremental nếu chưa thay đổi hệ thống điều khiển.
Kiểm tra PLC có hỗ trợ tín hiệu Gray code song song hay không.
Đối chiếu sơ đồ chân, nguồn cấp và đầu nối trước khi đấu dây.
