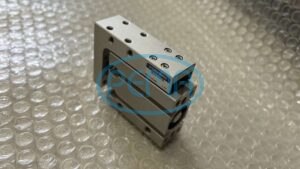

KOGANEI BCG16 x 15 Xy lanh cơ bản , dẫn hướng tuyến tính
Mô tả
- Một Basic Air Cylinder chất lượng cao của KOGANEI được nhập và phân phối bởi PEMA ( Liên hệ 0359001231 )
- Mã sản phẩm : BCG16x15
- Mô tả : Là xy lanh cơ bản nhỏ nhất, nhẹ nhất và nhỏ gọn nhất.
・Tất cả các quy trình lắp ráp có thể được sản xuất chỉ bằng cách sử dụng một xy lanh cơ bản.
・Có nhiều biến thể. Φ8~40 (đường kính 8~40mm)
・Được trang bị dẫn hướng tuyến tính để tiết kiệm không gian và đạt được độ chính xác không quay
・Có thể quay lại đường ống
・Thích hợp cho các thiết bị khí nén và dây chuyền sản xuất trong mọi ngành công nghiệp Thông số kỹ thuật
LoạiXy lanh bàn loại LPhương pháp hướng dẫn[Hướng dẫn lăn] Hướng dẫn tuyến tínhĐường kính trong của xi lanh (φ)16Hành trình (phạm vi) (mm)～30vật liệu bànHợp kim nhômđặc trưngkhông cóChiều dài kích thước bảng (phạm vi) (mm)50.1～100.0Chiều rộng kích thước bảng (phạm vi) (mm)～25.0Chiều cao kích thước bảng (phạm vi) (mm)50.1～75.0Áp suất làm việc tối đa (MPa)0,7Áp suất làm việc tối thiểu (MPa)0,1Momen tĩnh cho phép Mp(N・m)0,4Momen tĩnh cho phép Mr(N・m)0,4Momen tĩnh cho phép My(N・m)0,68Hành trình mm15Chiều dài kích thước bảng (mm)60Chiều rộng kích thước bảng (mm)19chiều cao kích thước bàn52xử lý bề mặt bànnhôm anodizedsự chỉ rõKhông có lỗ chốt định vịĐường kính kết nốiM5×0,8Thông số kỹ thuật đường ốngĐường ống bên
