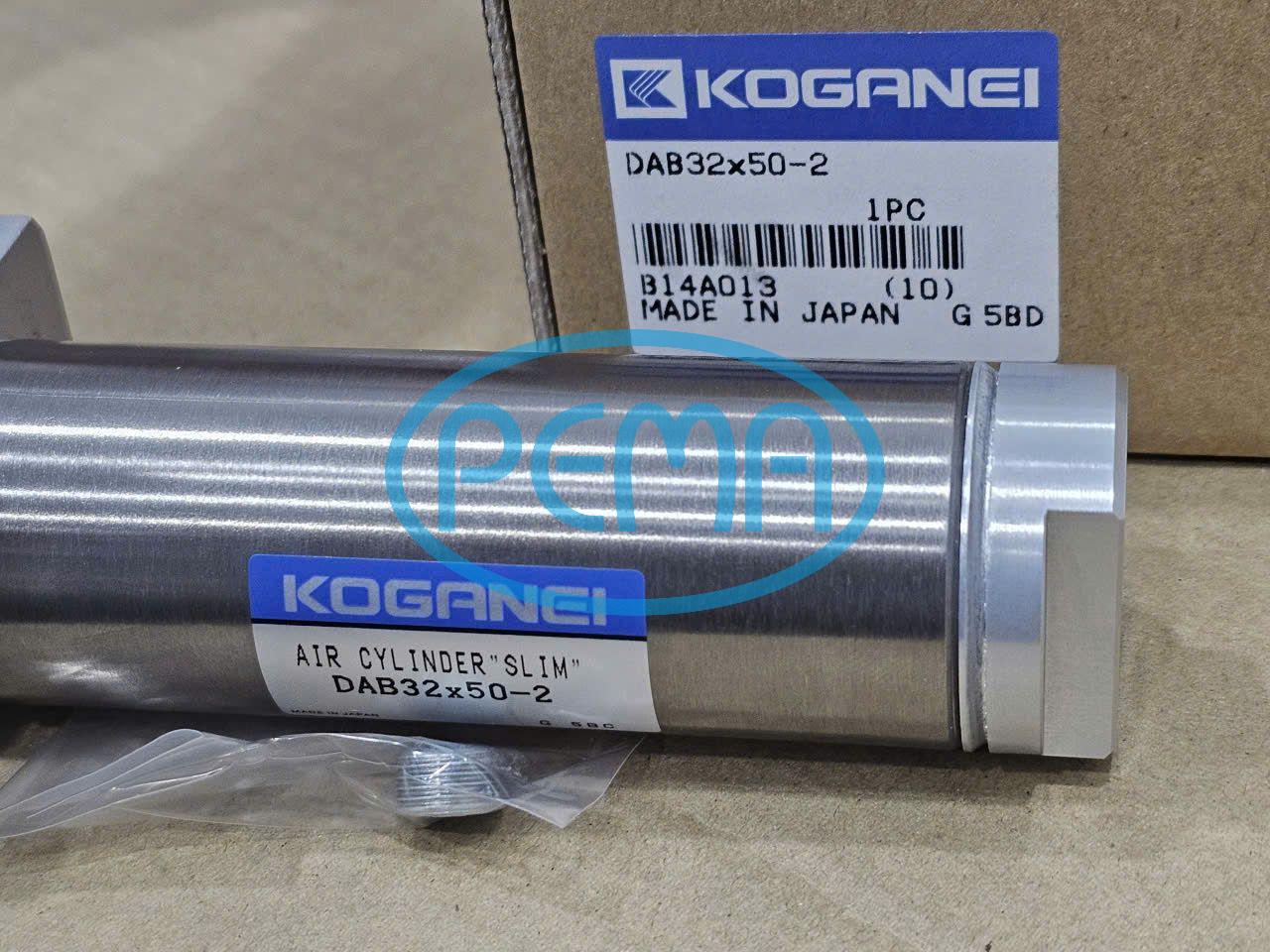

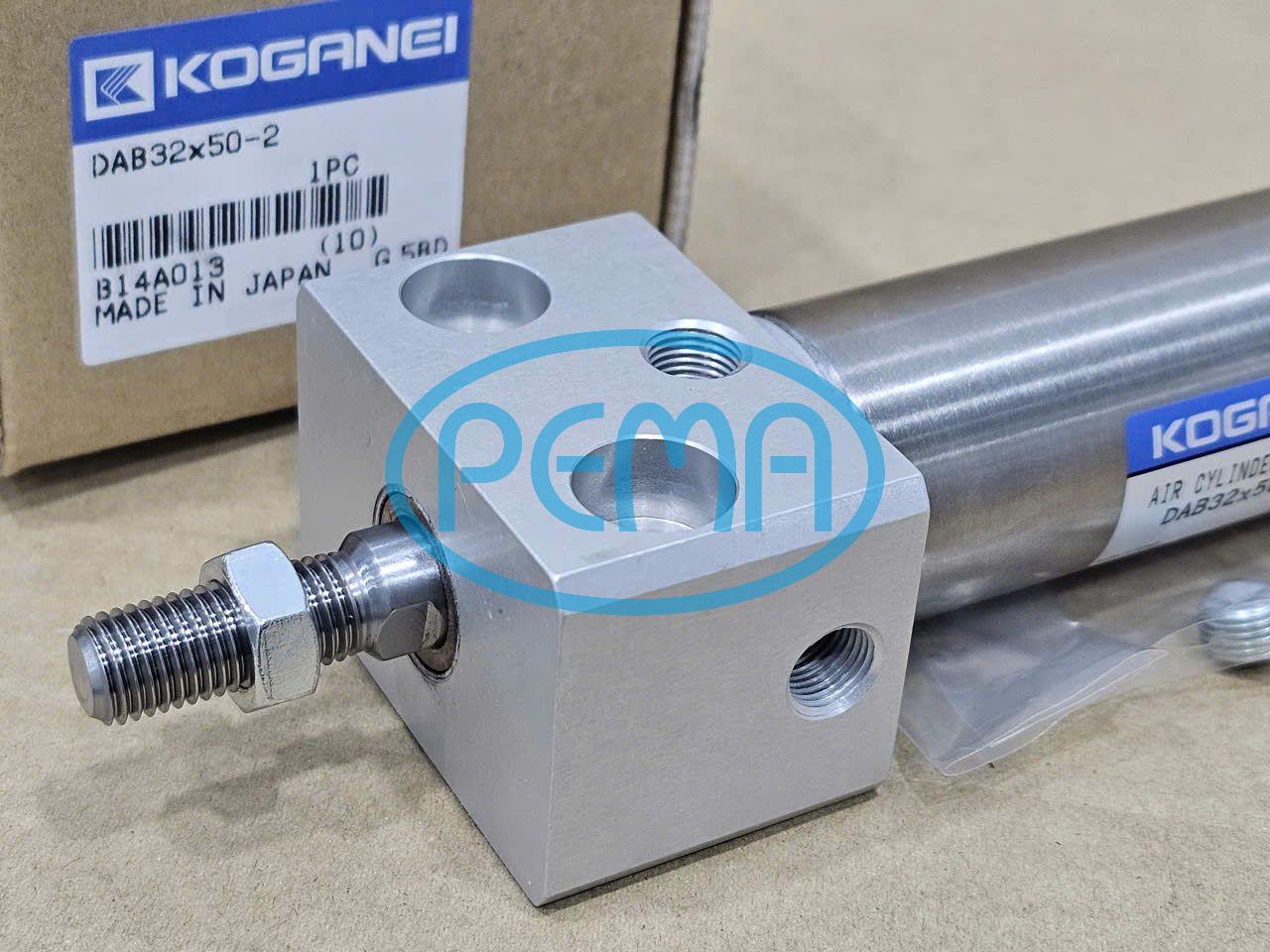

KOGANEI DAB32X50-2 Xy lanh khí nén

Koganei DAB32X50-2 là xi lanh khí nén dạng mỏng, tác động kép, với đường kính piston 32 mm và hành trình 50 mm. Đây là dòng xi lanh nhỏ gọn, bền bỉ, thường dùng trong hệ thống tự động hóa cần chuyển động tuyến tính chính xác.

Thông số chung KOGANEI DAB32X50-2

• Model: DAB32X50-2
• Đường kính piston (bore): 32 mm
• Hành trình (stroke): 50 mm
• Kiểu hoạt động: Tác động kép (khí nén điều khiển cả tiến và lùi)
• Áp suất làm việc: 0.04–0.9 MPa
• Áp suất chịu thử: 1.32 MPa
• Nhiệt độ làm việc: 0–60 °C
• Tốc độ piston: 30–800 mm/s
• Loại giảm chấn: Cao su (bumper)
• Kích thước cổng khí: Rc 1/8
• Bôi trơn: Không bắt buộc, có thể dùng dầu turbine ISO VG32 để tăng tuổi thọ

Đặc điểm KOGANEI DAB32X50-2

• Thiết kế mỏng gọn dễ lắp đặt trong không gian hạn chế.
• Độ bền cao nhờ ống thép không gỉ và phớt kín chất lượng.
• Nhiều kiểu gá lắp: chân đế, mặt bích, trunnion, hoặc đầu cần.
• Tương thích cảm biến từ để phát hiện vị trí piston.
• Hiệu suất cao với tốc độ lên đến 800 mm/s, phù hợp dây chuyền tự động.

Ví dụ lực đẩy KOGANEI DAB32X50-2

Ở áp suất 0.5 MPa:

→ Xi lanh tạo lực khoảng 400 N.
