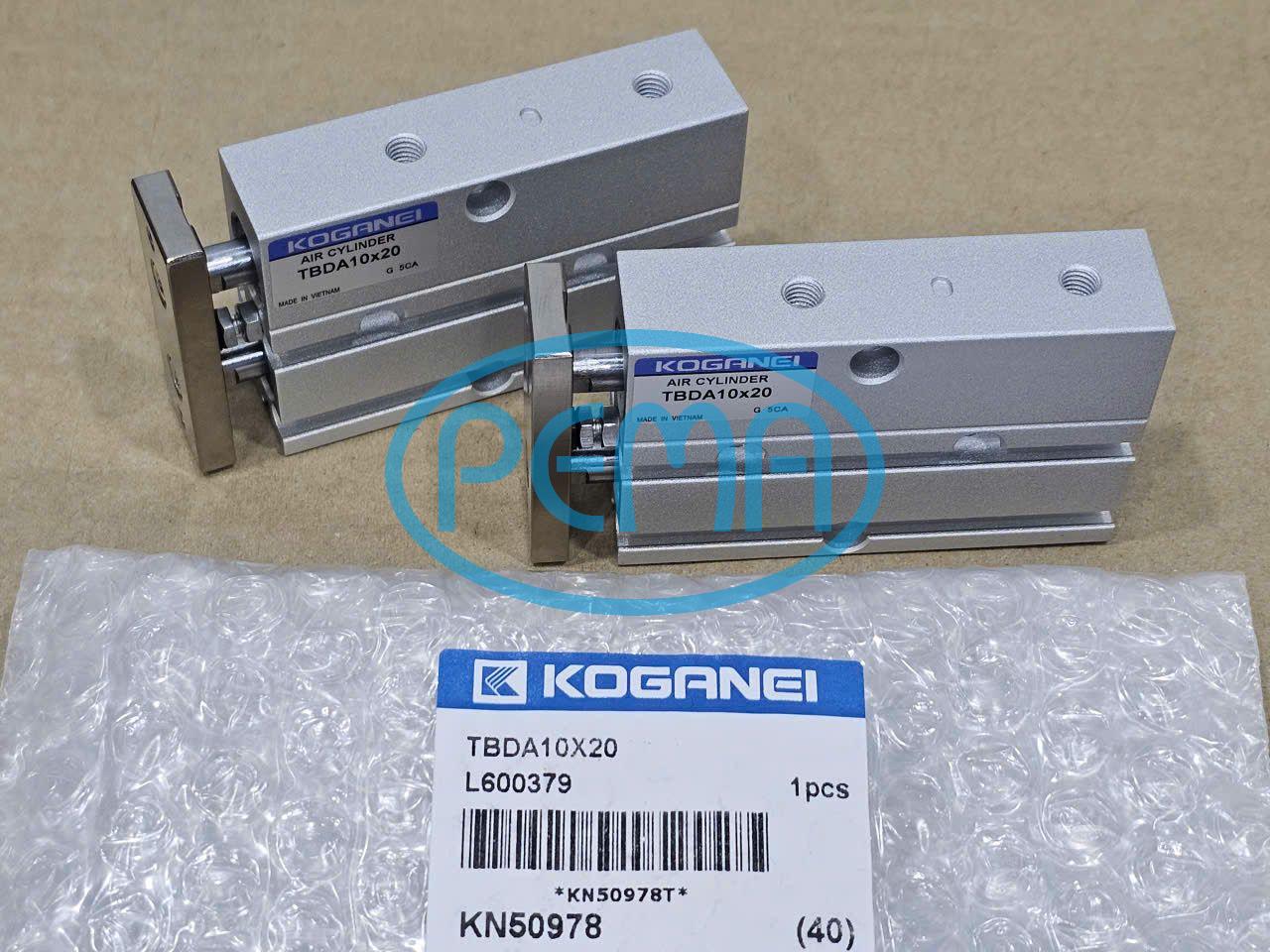

KOGANEI TBDA10x20 Xy lanh thanh đôi dẫn hướng , dòng B
Mô tả
KOGANEI TBDA10x20 là một xi lanh khí nén tác động kép, thiết kế nhỏ gọn với đường kính piston 10 mm và hành trình 20 mm, nổi bật với khả năng chống xoay và độ cứng vững cao, phù hợp cho các ứng dụng tự động hóa chính xác. Đây là dòng Twin Rod Cylinder/Table Type của Koganei, thường dùng trong lắp ráp linh kiện điện tử, jig kiểm tra, và máy móc công nghiệp yêu cầu độ ổn định.
Thông số chung KOGANEI TBDA10x20
- Đường kính piston (Bore): 10 mm
- Hành trình (Stroke): 20 mm
- Kiểu hoạt động: Tác động kép (Double acting)
- Cổng kết nối khí nén: M5 x 0.8
- Áp suất vận hành: 0.1–0.7 MPa (tối đa thử nghiệm 1.05 MPa)
- Nhiệt độ vận hành: 0–60 °C
- Tốc độ hoạt động: 50–500 mm/s
- Đệm: Cao su hoặc đệm khí giảm chấn
- Độ chính xác chống xoay: ±0.4°
Đặc điểm KOGANEI TBDA10x20
- Thiết kế hai thanh piston song song (Twin Rod): Giúp tăng độ cứng vững, chống xoay, và phân bổ lực đều.
- Table guide tích hợp: Tăng khả năng chịu tải ngang, giảm rung, và đảm bảo định vị chính xác.
- Thiết kế nhỏ gọn: Phù hợp không gian hạn chế, dễ lắp đặt.
- Tương thích cảm biến vị trí: Có thể gắn auto-switch (reed hoặc solid-state).
- Không yêu cầu bôi trơn: Nếu cần, sử dụng dầu turbine ISO VG32.
- Tự động hóa công nghiệp: Các hệ thống robot, jig, và dây chuyền sản xuất.
- Lắp ráp linh kiện điện tử: Đòi hỏi chuyển động chính xác, ổn định.
- Máy móc công nghiệp nhỏ gọn: Khi cần xi lanh khí nén hiệu suất cao trong không gian hạn chế.
- Áp suất khí nén: Không vượt quá 0.7 MPa để tránh hỏng seal.
- Môi trường: Không dùng trong môi trường có bụi kim loại hoặc hóa chất ăn mòn nếu không có phiên bản đặc biệt.
- Điều chỉnh hành trình: Có thể tinh chỉnh -5~0 mm để đạt độ chính xác mong muốn.
