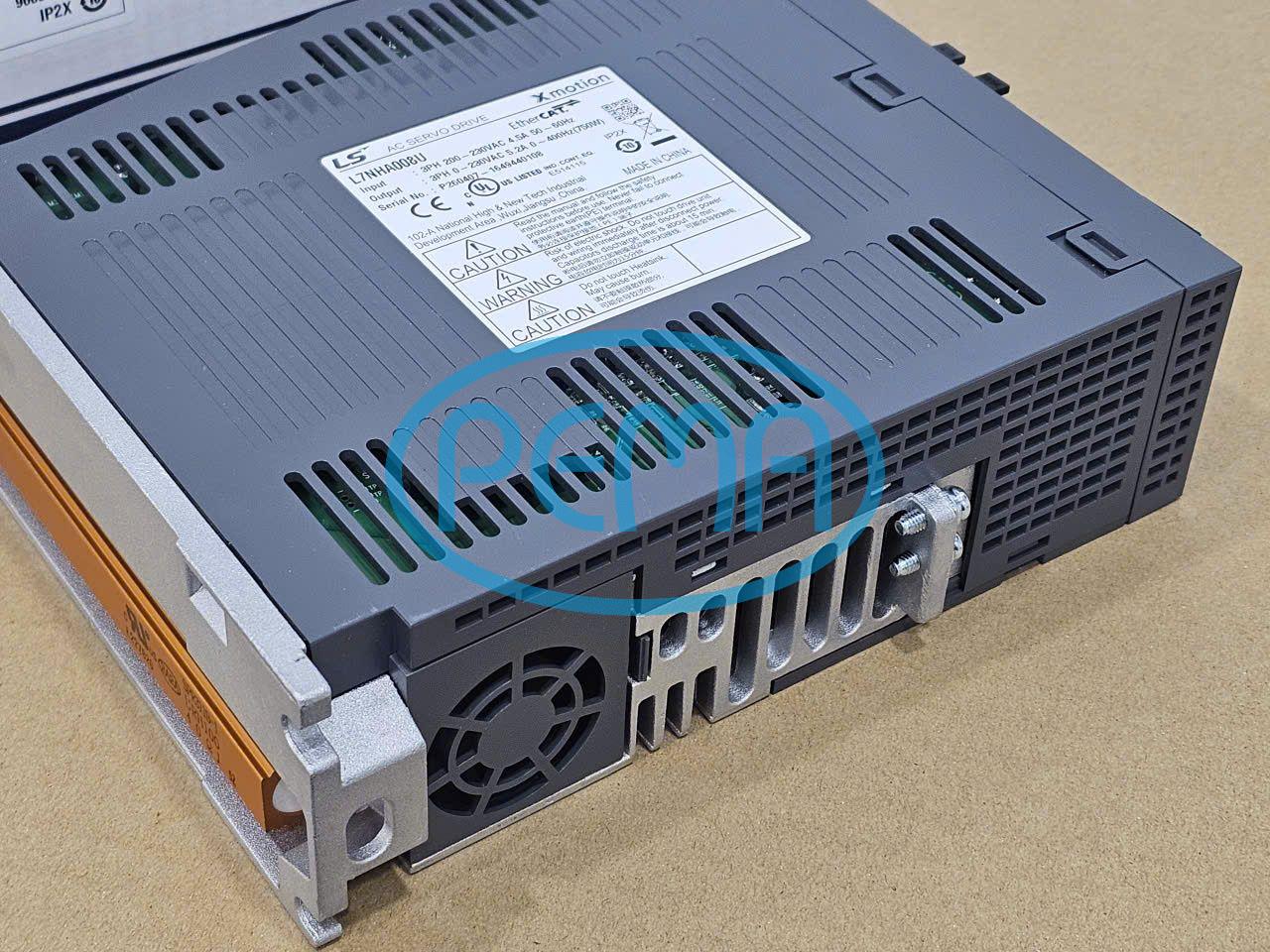

LS ELECTRIC L7NHA008U Bộ điều khiển
Mô tả
Thông số kchung LS ELECTRIC L7NHA008U
| Đặc điểm | Chi tiết |
|---|---|
| Model | L7NHA008U |
| Loại | Servo Drive (dòng L7NH) |
| Nguồn vào | 3 Pha AC 200–230V (±15%), 50–60Hz |
| Dòng định mức | 5.2 A |
| Dòng cực đại | 15.6 A |
| Nguồn điều khiển | 1 Pha AC 200–230V |
| Hỗ trợ Encoder | Quadrature, BiSS-B/C, Tamagawa Serial, EnDat 2.2, Resolver |
| Phạm vi điều khiển tốc độ | Tối đa 1:5000 |
| Đáp ứng tần số | ≥1 kHz (với encoder nối tiếp 19-bit) |
| Độ ổn định tốc độ | ±0.01% (thay đổi tải), ±0.1% (thay đổi nhiệt độ) |
| Giao tiếp | EtherCAT (CoE, EoE, FoE), RJ45 x2, 100BASE-TX |
| Chức năng an toàn | STO1, STO2 inputs; EDM output |
| Digital I/O | 8 ngõ vào, 4 ngõ ra (cấu hình STOP, HOME, ALARM, READY…) |
| USB | USB 2.0 để cập nhật firmware, tinh chỉnh tham số, sao lưu |
| Gia tốc/giảm tốc | Tuyến tính hoặc S-curve (0–10,000 ms điều chỉnh) |
Điểm nổi bật LS ELECTRIC L7NHA008U
- Điều khiển EtherCAT thời gian thực với chu kỳ đồng bộ thấp nhất 250 μs.
- Điều khiển mô-men xoắn chính xác với độ lặp lại ±1%.
- Giảm rung động tiên tiến bằng bộ lọc notch 4 cấp và tinh chỉnh gain theo thời gian thực.
- Tích hợp an toàn với chức năng Safe Torque Off (STO).
- Tương thích nhiều loại encoder cho ứng dụng công nghiệp đa dạng.
- Máy CNC và robot cần phản hồi nhanh, định vị chính xác.
- Dây chuyền sản xuất tự động với đồng bộ nhiều trục.
- Thiết bị lắp ráp bán dẫn, điện tử.
- Máy đóng gói, in ấn tốc độ cao.
- Nguồn điện: cần nguồn 3 pha AC 200–230V ổn định.
- Cấu hình mạng EtherCAT: phải thiết lập đúng để tránh lỗi đồng bộ.
- Tản nhiệt: vận hành tải cao liên tục cần thông gió tốt.
- Firmware: chỉ nên cập nhật bằng công cụ chính hãng LS Electric.
