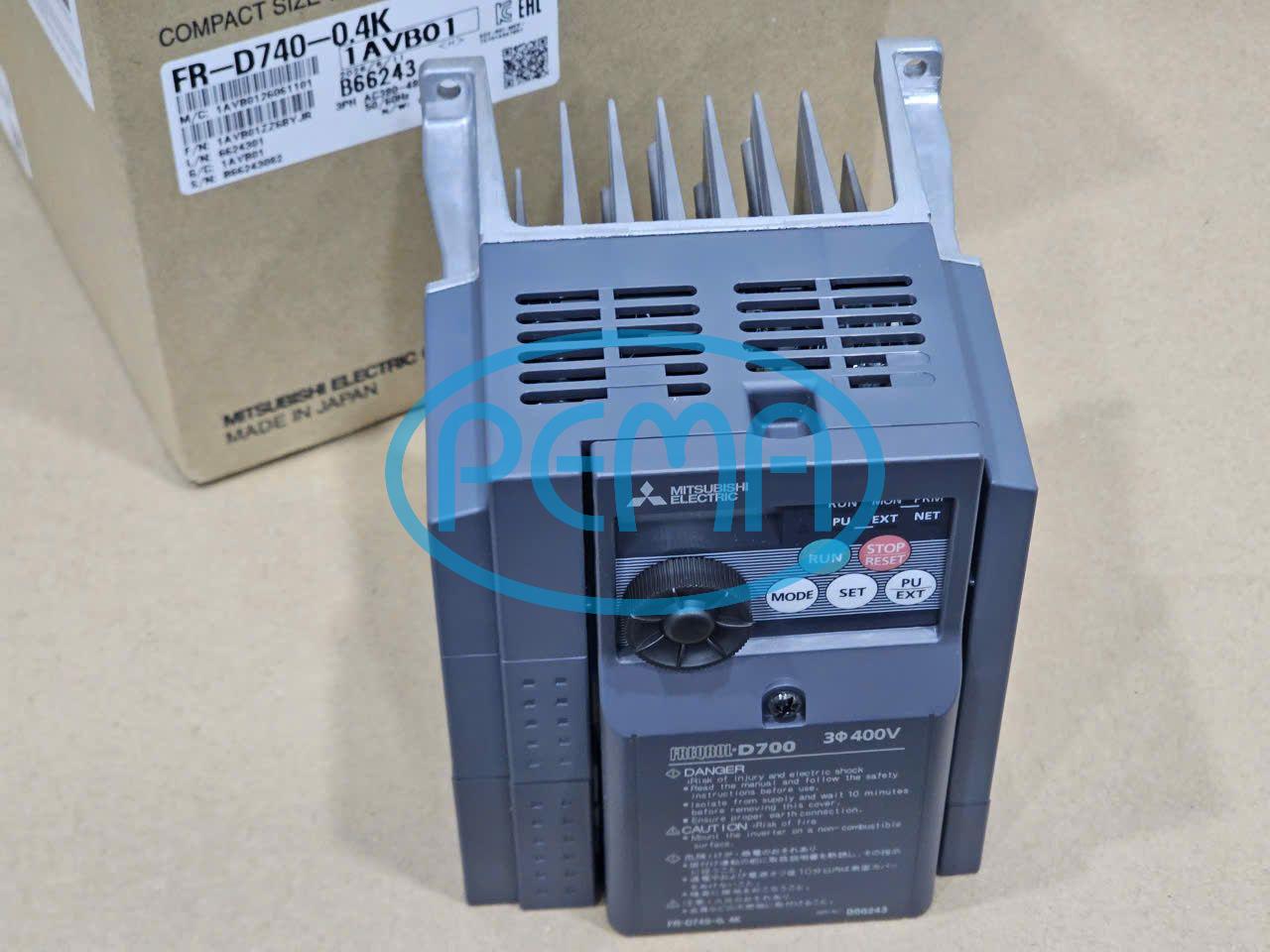

MITSUBISHI FR-D740-0.4K Biến tần

MITSUBISHI FR-D740-0.4K là biến tần (VFD) của Mitsubishi Electric thuộc dòng FREQROL-D700, dòng biến tần đa dụng nhỏ gọn mà FR-D800 đã thay thế.

Thông số cchung MITSUBISHI FR-D740-0.4K

• Công suất: động cơ 0,4 kW, 3 pha cấp điện áp 400 V (khoảng 380-480 V AC, 50/60 Hz)
• Dòng điện ngõ ra định mức: khoảng 1,2 A
• Tần số ngõ ra: 0,2-400 Hz
• Khả năng quá tải: 150% trong 60 giây, 200% trong 0,5 giây
• Điều khiển: V/f và vector từ thông nâng cao (Advanced magnetic flux vector), có tăng mô-men đơn giản
• Truyền thông: RS-485 trên cổng PU (giao thức biến tần Mitsubishi và Modbus-RTU)
• Bàn phím: bảng điều khiển tích hợp kiểu FR-PU07 có núm xoay cài đặt

Đấu dây cơ bản: nguồn 3 pha vào R/L1, S/L2, T/L3 và động cơ vào U, V, W. Chạy/dừng dùng STF/STR, chọn tốc độ dùng RH/RM/RL, tín hiệu tham chiếu analog vào chân 2-5 (0-5 V/0-10 V) hoặc 4-5 (4-20 mA). Rơ-le báo lỗi là A-B-C.

Các thông số thường cài đặt đầu tiên MITSUBISHI FR-D740-0.4K

• Pr.7 / Pr.8: thời gian tăng tốc và giảm tốc
• Pr.9: bảo vệ nhiệt điện tử (đặt bằng dòng định mức của động cơ)
• Pr.1 / Pr.2: tần số tối đa và tối thiểu
• Pr.79: chế độ vận hành (bảng điều khiển, ngoài, hoặc kết hợp)
• Pr.160: đặt bằng 0 để hiển thị các thông số mở rộng
• Pr.CL / ALL.CL: xóa thông số và xóa toàn bộ (khôi phục mặc định)
