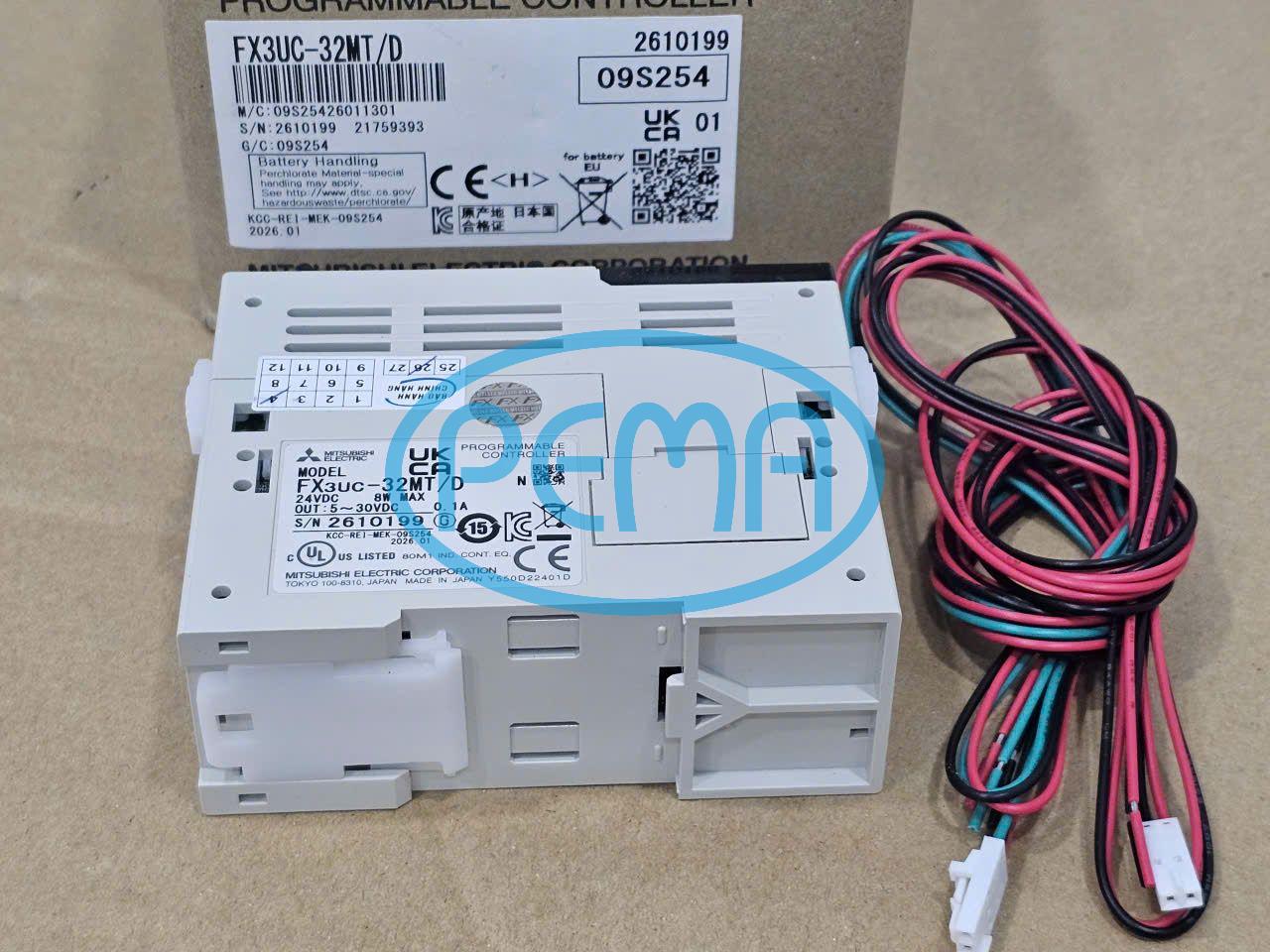

MITSUBISHI FX3UC-32MT/D Bộ điều khiển

Thông số chung MITSUBISHI FX3UC-32MT/D

• Dòng: FX3UC (MELSEC-F – micro PLC cao cấp)
• Model: FX3UC-32MT/D
• Loại: PLC compact – transistor output
• Nguồn cấp: 24VDC
• Ngõ vào: 16 input (DC, sink – NPN)
• Ngõ ra: 16 transistor (sink – NPN)
• Dòng tải output:
  • 0.1A/point (tối đa)
• Tốc độ xử lý: cực nhanh (~ns-level lệnh cơ bản)
• Công suất tiêu thụ: ~8W
• PLC mini nhưng hiệu năng cao (FX3UC là bản nâng cấp của FX3U)
• Ngõ ra transistor → chạy xung tốc độ cao (servo, step)
• Tích hợp:
  • High-speed counter đến 100 kHz
  • Pulse output 3 trục (điều khiển vị trí)
• Mở rộng linh hoạt:
  • Local: đến 256 I/O
  • Tổng hệ: ~384 I/O

• /D = Sink (NPN)
  👉 Phải dùng với cảm biến NPN (SMC, Omron loại NPN…)
• Nếu hệ thống bạn dùng PNP → phải chọn:
  👉 FX3UC-32MT/DSS (source)

Ứng dụng thực tế MITSUBISHI FX3UC-32MT/D

• Máy tự động hóa nhỏ – trung bình
• Điều khiển servo / step motor
• Băng tải, pick & place
• Jig test, máy lắp ráp
• Cảm biến Omron / SMC loại NPN → chọn đúng FX3UC-32MT/D
• Nếu dùng servo Mitsubishi MR-J4 → PLC này chạy xung rất ổn
