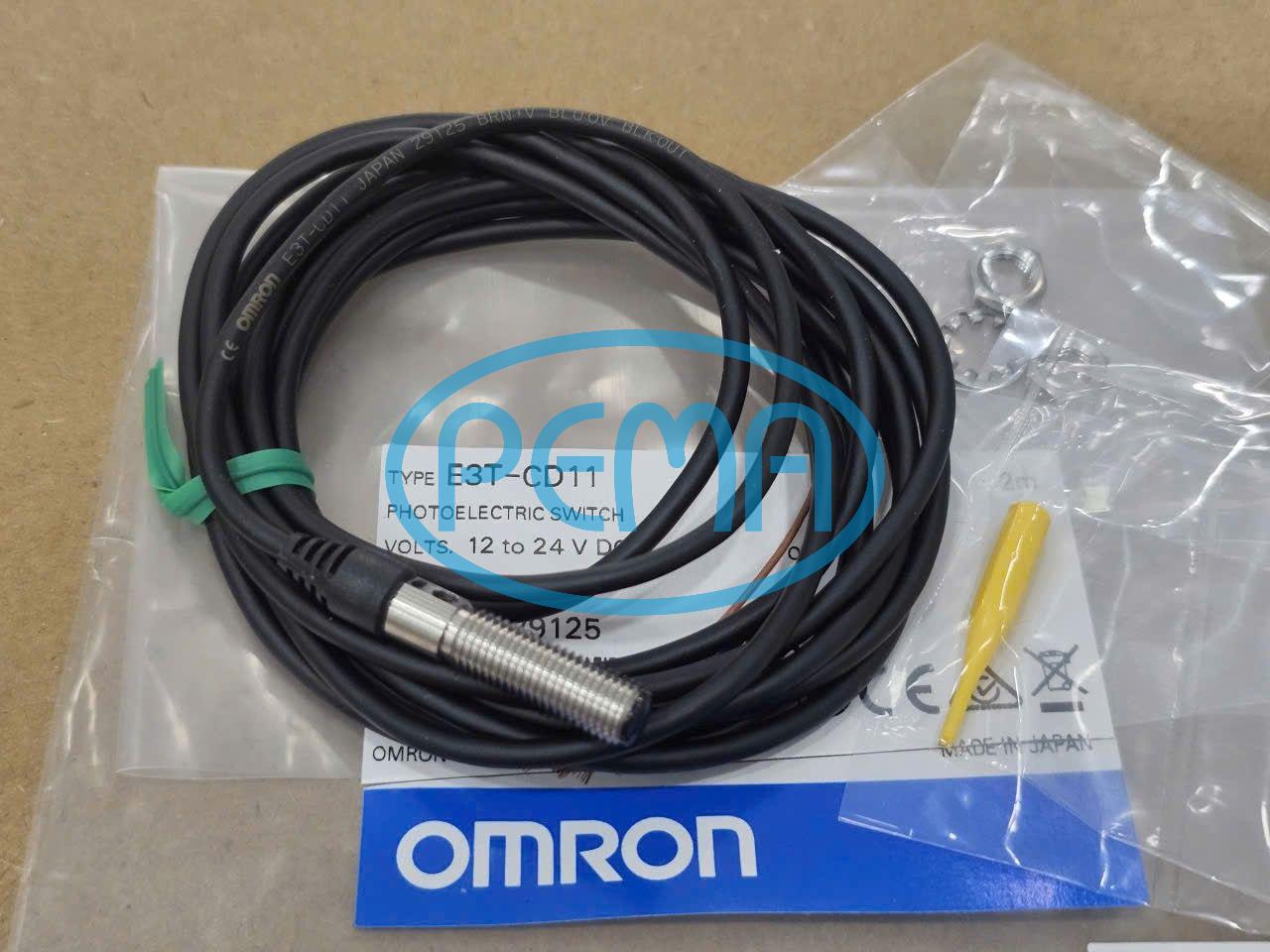

OMRON E3T-CD11 2M Cảm biến điện quang siêu nhỏ

A. Điện & nguồn

• Nguồn cấp: 12 đến 24 V DC ±10% (ripple ≤ 10%).

• Dòng tiêu thụ: ≤ 20 mA (không tải).

• Bảo vệ mạch:

  • Bảo vệ ngắn mạch đầu ra.

  • Bảo vệ ngược cực nguồn.

B. Phương pháp phát hiện

• Nguyên lý: Phản xạ khuếch tán (diffuse-reflective) — cảm biến phát sáng rồi nhận ánh sáng phản xạ từ vật thể gần.

• Nguồn sáng: LED hồng ngoại (wavelength ~870 nm).

• Khoảng cách phát hiện: 3 mm đến 50 mm với tấm giấy trắng 100 mm × 100 mm.

• Độ sai khác (differential): ≤ 15% của khoảng cách phát hiện.

C. Đầu ra & hiệu năng

• Loại đầu ra: NPN Open-collector.

• Dòng tải: ≤ 80 mA ở ≤ 30 V DC.

• Điện áp dư (residual voltage): ≤ 1 V @ tải 80 mA.

• Chế độ hoạt động: Light-ON (đầu ra ON khi ánh sáng nhận ≥ ngưỡng).

• Thời gian đáp ứng: ≤ 0.5 ms (cả ON & OFF).

D. Cơ khí & kết nối

• Hình dạng: Trụ nhỏ (cylindrical, M6 body).

• Vật liệu vỏ: Thép không gỉ (SUS303).

• Chiều dài thân: khoảng 37.9 mm (không tính ren).

• Kết nối: Dây liền (pre-wired) — chiều dài thường 2 m.

• Điều chỉnh độ nhạy: Qua biến trở (adjuster) trên thân cảm biến.

E. Môi trường & độ tin cậy

• Nhiệt độ hoạt động: –25°C đến +55°C (không ngưng tụ).

• Nhiệt độ lưu trữ: –30°C đến +70°C.

• Độ ẩm: 35% – 85% (không ngưng tụ).

• Mức bảo vệ: IP65 (chống bụi và tia nước nhẹ).

• Khả năng chịu rung/ sốc: Có khả năng chịu rung và sốc công nghiệp theo tiêu chuẩn Omron.

• Điện trở cách điện: ≥ 20 MΩ @ 500 V DC.

• Khối lượng: khoảng 40 g (tùy cấu hình).

F. Hiển thị

• LED chỉ thị:

  • LED hoạt động (Orange) — hiển thị trạng thái ON.

  • LED ổn định (Green) — cho biết tín hiệu ổn định/đúng vùng nhạy.

3) Chức năng & tính năng

• Phát hiện không tiếp xúc vật thể trong phạm vi ngắn (3–50 mm) mà không cần gương phản xạ hay tia hắt.

• Tự động điều chỉnh độ nhạy theo vật thể và khoảng cách bằng biến trở cài đặt.

• Bảo vệ mạch nội: giúp giảm rủi ro hư hỏng khi đấu sai cực hoặc ngắn tải.

• Thiết kế nhỏ gọn phù hợp vị trí lắp hẹp hoặc ứng dụng cần tiết kiệm không gian.

4) Ứng dụng điển hình

• Phát hiện vật thể nhỏ (phôi, chi tiết nhựa/kim loại nhỏ) gần đầu cảm biến.

• Giám sát vị trí sản phẩm trên băng tải và gửi tín hiệu cho PLC/ máy điều khiển.

• Tích hợp vào hệ thống tự động hóa, robot công nghiệp, đóng gói, kiểm tra chất lượng.
