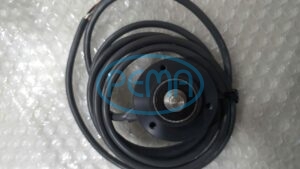

OMRON E6C3-CWZ5GH 2000P/R 2M Bộ mã hóa vòng quay
Mô tả
- Một Rotary Enconder chất lượng cao của OMRON được nhập và bán tại PEMA ( Liên hệ 0359001231)
- Mã sản phẩm : E6C3-CWZ5GH 2000P/R 2M
- Mô tả : Bộ mã hóa vòng quay Encoder Omron E6C3-CWZ5GH 2000 P/R 2M là một thiết bị cơ điện được sử dụng để giám sát các vật thể quay như trục … có thể được sử dụng để đo vị trí, khoảng cách và vận tốc góc của trục quay.
- Thông số kỹ thuật
Phân loại Mô hình trục gia tăng Đường kính Đường kính 50 mm. Điện áp cung cấp điện 12 đến 24 VDC (-10% đến +15%) Độ gợn sóng (pp) Tối đa 5%. Tiêu thụ hiện tại Tối đa 100 mA. Tốc độ 2000 P/R Dòng điện khởi động Xấp xỉ 9 A (0,1 ms) Các pha đầu ra A, B và Z Kiểm soát đầu ra Kiểu đầu ra Đầu ra bổ sung Điện áp đầu ra VH: Vcc -3 V phút. (IO = 30 mA)
VL: tối đa 2 V. (IO = -30 mA)Tải dòng điện ±30mA Tần số phản hồi tối đa 125 kHz (65 kHz khi sử dụng thiết lập lại pha Z) Độ lệch pha ở đầu ra 90±45 ° giữa A và B (1/4 T ± 1/8 T) Thời gian tăng và giảm của sản lượng Tối đa 1 µs (Chiều dài cáp: 2 m, dòng điện tải: 30 mA) Mô men khởi động Nhiệt độ phòng: tối đa 10 mN.m.
Nhiệt độ thấp: tối đa 30 mN.m.Mô men quán tính 2,0 x 10 -6 kg.m 2 tối đa. Tải trục Hướng kính: 80 N
Lực đẩy: 50 NĐộ quay tối đa cho phép 5000 vòng/phút Mạch bảo vệ Bảo vệ tắt đầu ra Nhiệt độ môi trường Hoạt động: -10 đến 70 ℃ (không đóng băng)
Bảo quản: -25 đến 85 ℃ (không đóng băng)Độ ẩm môi trường xung quanh Hoạt động: 35 đến 85% (không ngưng tụ)
Lưu trữ: 35 đến 85% (không ngưng tụ)Điện trở cách điện Giữa các bộ phận tích điện và vỏ máy: 20 MΩ trở lên (megger 500 VDC) Độ bền điện môi Giữa các bộ phận được sạc và vỏ máy: 500 VAC 50/60 Hz 1 phút Khả năng chống rung Phá hủy: 10 đến 500 Hz, 2 mm hoặc 150 m/s 2 biên độ kép trong 11 phút 3 lần mỗi lần theo hướng X, Y và Z Chống sốc Phá hủy: 1000 m/s 2 trong 3 lần theo các hướng X, Y và Z Mức độ bảo vệ IEC: IP65
Tiêu chuẩn công ty: Chống dầuPhương pháp kết nối Các mẫu có dây sẵn (Chiều dài cáp: 2 m) Vật liệu Vỏ: Nhôm
Đơn vị chính: Nhôm
Trục: SUS303
