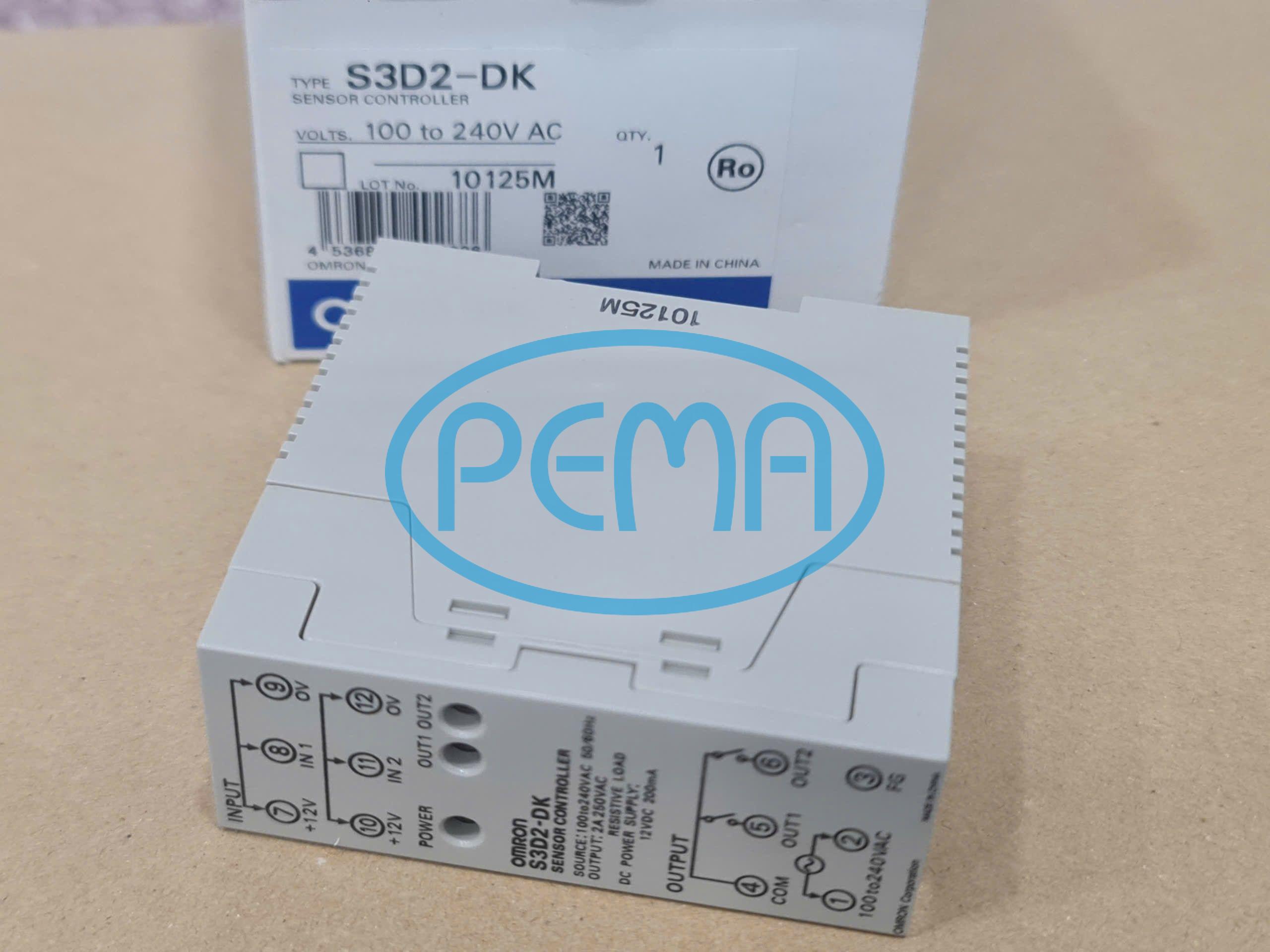

OMRON S3D2-DK Bộ điều khiển cảm biến
- Một Sensor controller chất lượng cao của OMRON hiện đang có bán tại PEMA ( Liên hệ 0359001231 )
- Mã sản phẩm : S3D2-DK
- Mô tả
Đáp ứng rất nhanh: tín hiệu đầu vào có thể được xử lý trong 0.1 ms — phù hợp cho các ứng dụng cần phản hồi nhanh.
Công suất sensor nội bộ: cung cấp nguồn 12 VDC cho cảm biến đến 200 mA, giúp cấp điện trực tiếp cho sensor mà không cần nguồn riêng.
Thiết kế mỏng (Ultra-slim body): chỉ khoảng 30 mm chiều ngang, giúp dễ bố trí trong bảng điều khiển kín chật.
Tính năng đảo tín hiệu (Signal input reverse): có thể chuyển đổi logic input (NORM/INV) để phù hợp nhiều loại cảm biến (NO hoặc NC).
Đa dạng chế độ lựa chọn (AND / OR) cho trường hợp kết hợp hai inputs nếu cần.
Chịu được nhiễu & cách điện cao: đáp ứng các tiêu chuẩn cách điện và chống nhiễu trong môi trường công nghiệp.
Bền vững cao: số lần hoạt động cơ khí rất lớn (≥ 50 triệu), phù hợp cho các ứng dụng công nghiệp nặng.
- Thông số kỹ thuật
Nguồn cấp (Supply voltage) 100 – 240 VAC ±10%, 50/60 Hz Công suất tiêu thụ (Power consumption) Tối đa 15 VA Nguồn cấp cho Sensor 12 VDC ±10%, tối đa 200 mA (có bảo vệ ngắn mạch) Kiểu tín hiệu đầu vào (Input signal) NPN transistor output hoặc tiếp điểm (contact) Ngưỡng tín hiệu đầu vào ON / OFF ON: 0 – 4 V (≥ 5 mA) ; OFF: 8 – 12 V (≤ 2 mA) Dòng ngắn mạch (Short-circuit current) ~11 mA (thông thường), tối đa 18 mA Áp suất ứng dụng tối đa tín hiệu đầu vào 30 V Thời gian đáp ứng đầu vào (Input response) 0.1 ms (ngõ đầu vào 1) ; ~2 ms cho IN2 Thời gian tín hiệu tối thiểu cho output (pulse width) 10 ms tối đa Ngõ ra điều khiển (Control outputs) 2 relay SPST-NO (2A, 250 VAC, tải thuần) Tuổi thọ (Life expectancy) Cơ khí: ≥ 50,000,000 lần thao tác
Điện: ≥ 100,000 lần (với tải định mức)Thời gian phản hồi ngõ ra (Output response time) ≤ 10 ms Chức năng Timer (hẹn giờ) Không tích hợp timer (đối với DK) — chức năng OFF-delay không áp dụng cho DK Tốc độ mất mát điện khi mất nguồn (Power failure tolerance) Chuyển mạch tạm thời ≤ 20 ms Nhiệt độ hoạt động / bảo quản Hoạt động: –10 °C đến +55 °C
Bảo quản: –25 °C đến +65 °CĐộ ẩm 35% đến 85% RH (cả hoạt động và bảo quản) Chịu nhiễu & cách điện Nguồn cấp – I/O: 1,500 VAC ; giữa các phần không mang dòng điện: 1,500 VAC
Khả năng chịu nhiễu: nguồn cấp 1,500 V (p-p), ngõ IO: 1,200 V (p-p)Kích thước & khối lượng Khoảng 30 mm chiều ngang (mỏng) ; khối lượng ≈ 140 g
