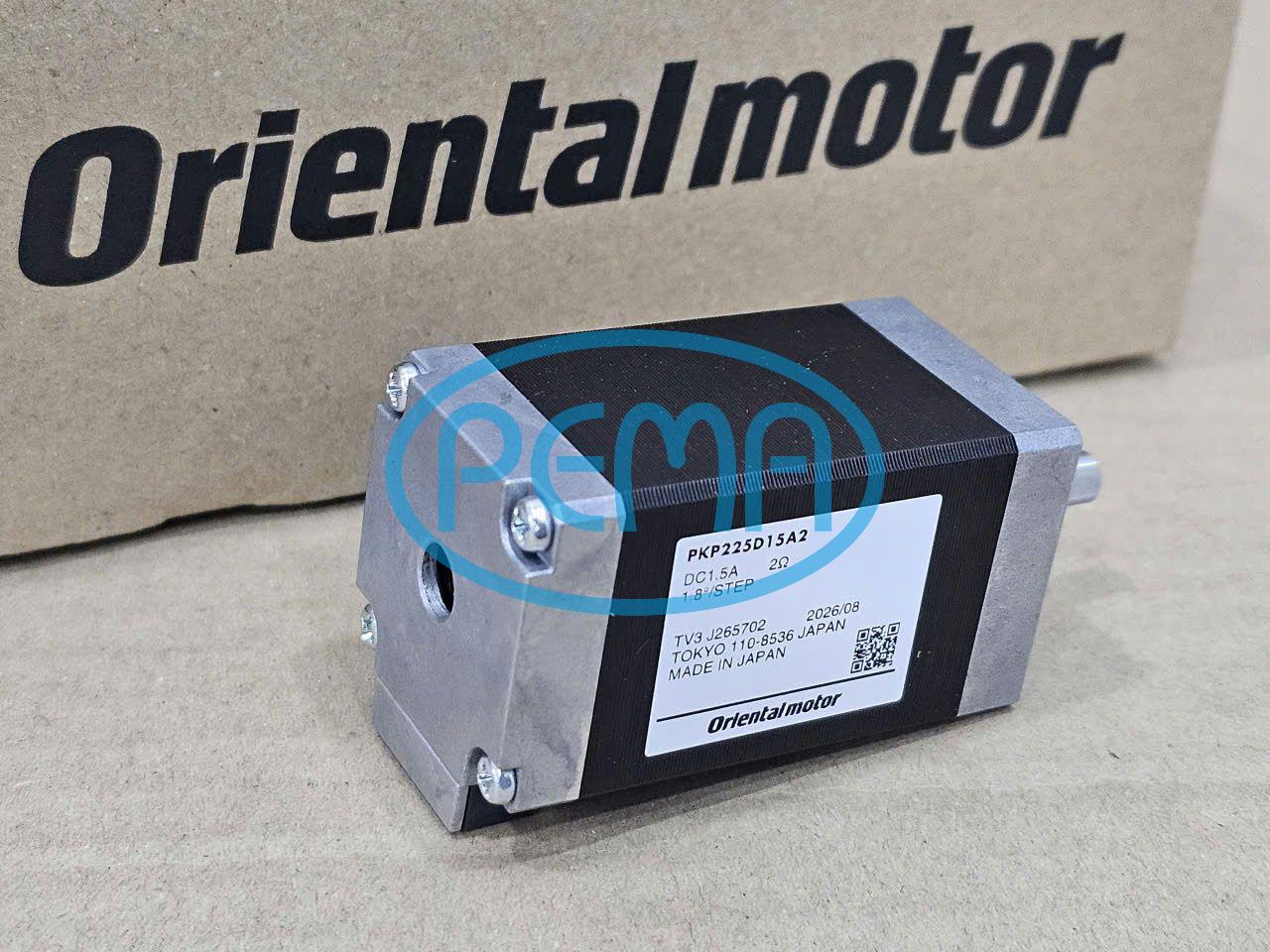

ORIENTAL MOTOR PKP225D15A2 Động cơ

PKP225D15A2 là động cơ bước 2 pha (2-Phase Bipolar Stepper Motor) thuộc dòng PKP Series của Oriental Motor, kích thước khung 28 mm, góc bước 1.8°, mô-men giữ khoảng 0.19 N·m, dòng định mức 1.5 A/pha. Đây là loại động cơ bước hiệu suất cao, mô-men xoắn lớn, độ rung và tiếng ồn thấp, thường dùng trong máy CNC, robot, và hệ thống tự động hóa.

Thông số chung ORIENTAL MOTOR PKP225D15A2

• Model: PKP225D15A2
• Loại: Động cơ bước 2 pha (Bipolar Stepper Motor)
• Kích thước khung: 28 mm (NEMA 11)
• Chiều dài động cơ: 67 mm
• Góc bước: 1.8°/step
• Mô-men giữ (Holding Torque): 0.19 N·m (26 oz-in)
• Dòng định mức: 1.5 A/pha
• Điện áp định mức: 3 VDC
• Điện trở cuộn dây: 2.05 Ω/pha
• Cảm ứng cuộn dây: 1.6 mH/pha
• Đường kính trục: 5 mm (shaft tròn có vát phẳng)
• Quán tính rotor: 0.104 oz-in² (≈19×10⁻⁷ kg·m²)
• Độ chính xác dừng: ±3 arc phút (≈±0.05°)
• Nhiệt độ hoạt động: –10 °C đến +50 °C
• Lớp cách điện: Class B (130 °C)

Đặc điểm ORIENTAL MOTOR PKP225D15A2

• Mô-men xoắn cao so với các động cơ bước cùng kích thước.
• Độ rung và tiếng ồn thấp → phù hợp cho môi trường cần độ chính xác và yên tĩnh.
• Thiết kế nhỏ gọn (NEMA 11) → dễ lắp đặt trong không gian hạn chế.
• Độ chính xác cao (±0.05°) → thích hợp cho ứng dụng CNC và robot.
• Có phiên bản tích hợp encoder (ví dụ PKP225D15A2-R3F) để phản hồi vị trí chính xác hơn.
• Máy CNC mini, máy khắc laser.
• Robot công nghiệp nhỏ và hệ thống pick & place.
• Máy in 3D, máy đo kiểm chính xác.
• Hệ thống truyền động tuyến tính cần độ chính xác cao.
