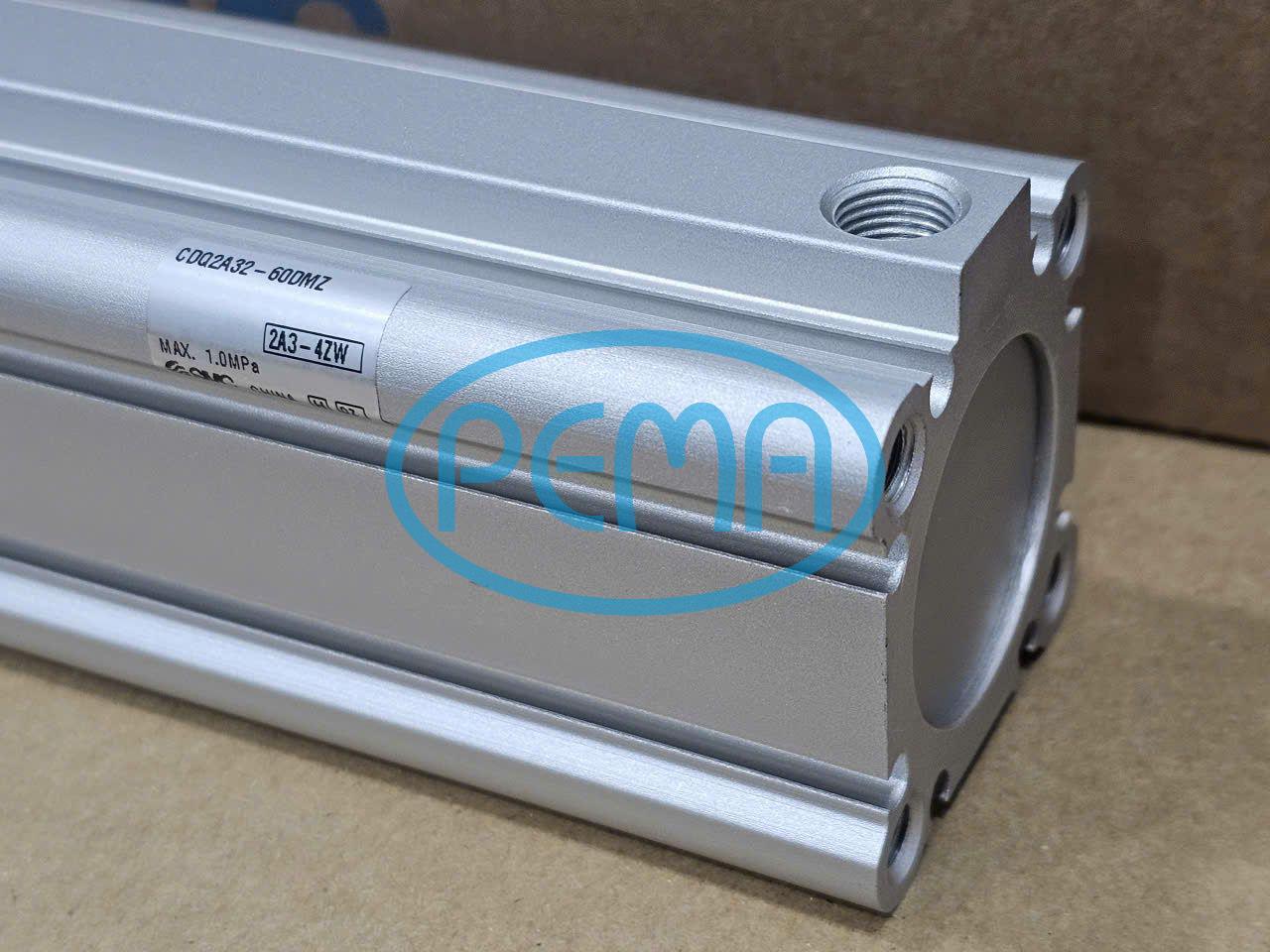

SMC CDQ2A32-60DMZ Xy lanh khí nén

Thông số chung SMC CDQ2A32-60DMZ

• Model: CDQ2A32-60DMZ
• Dòng: CQ2 (compact cylinder)
• Loại: Xi lanh khí nén compact – tác động kép (double acting)
• Ứng dụng: máy tự động, đồ gá, pick & place, cơ cấu ép/đẩy nhỏ gọn
• CDQ2: dòng compact cylinder (có nam châm)
• A: kiểu gá 2 đầu ren (both ends tapped)
• 32: đường kính piston Ø32 mm
• 60: hành trình 60 mm
• D: có nam châm (dùng cảm biến hành trình)

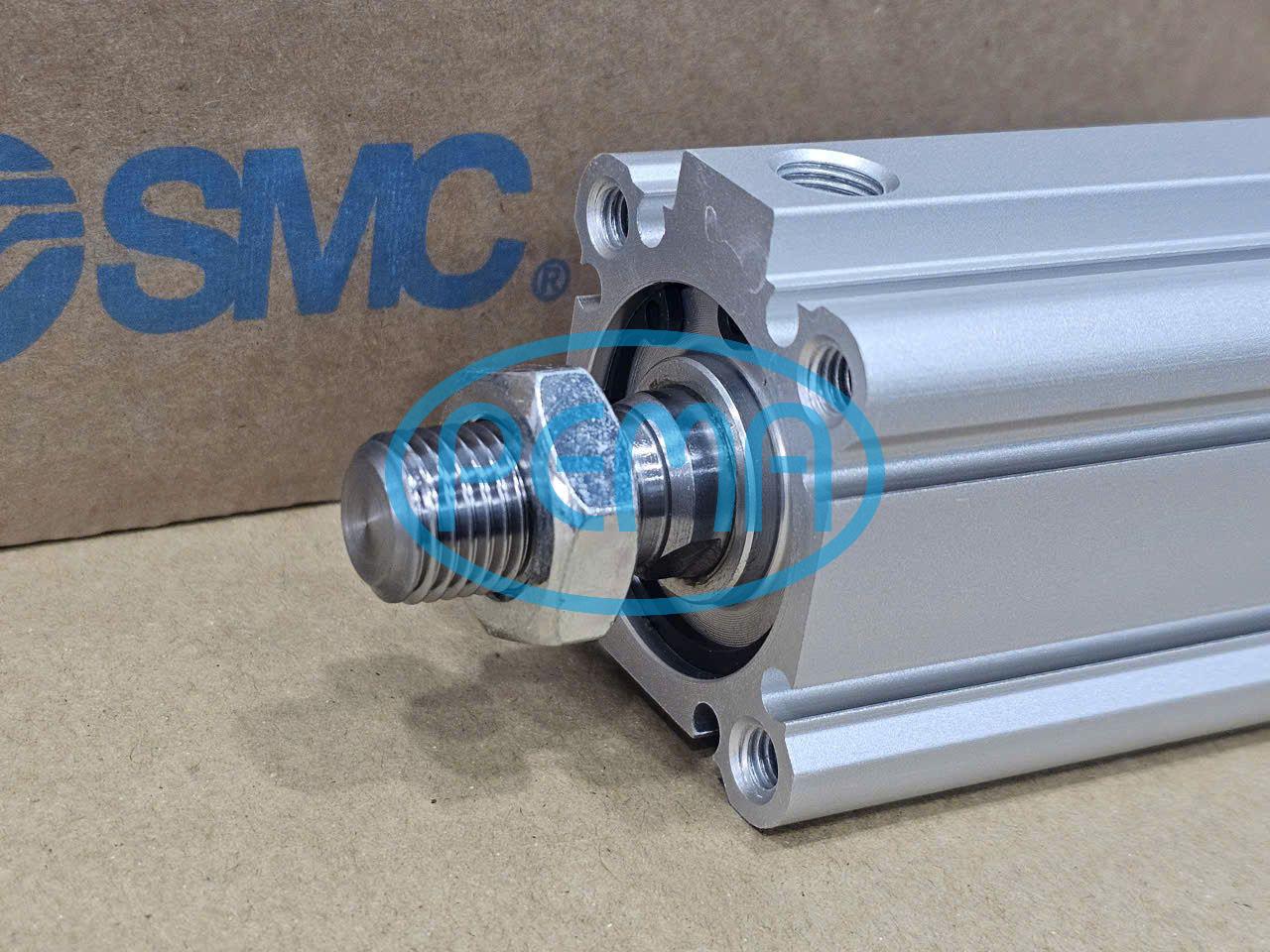

• M: ty ren ngoài
• Z: có rãnh gắn sensor (auto switch groove)
• Đường kính piston: 32 mm
• Hành trình: 60 mm
• Kiểu hoạt động: Double acting (2 chiều)
• Áp suất làm việc: ~0.05 – 1.0 MPa
• Áp suất chịu tối đa: 1.5 MPa
• Cổng khí: Rc 1/8
• Tốc độ piston: 50 – 500 mm/s
• Lực đẩy (0.5 MPa): ~402 N
• Lực kéo về: ~302 N
• Nhiệt độ làm việc: -10 → 60°C
• 📦 Thiết kế compact (mỏng – ngắn) → tiết kiệm không gian máy
• 🔧 Có rãnh gắn sensor 4 mặt → dễ lắp cảm biến hành trình
• ⚙️ Độ cứng tốt, độ chính xác cao
• ⚡ Có nam châm → dùng được sensor như D-A93, D-M9
• 🪶 Trọng lượng nhẹ → giảm tải cơ cấu máy

Ứng dụng SMC CDQ2A32-60DMZ

• Máy lắp ráp tự động
• Jig gá kẹp sản phẩm
• Cơ cấu đẩy – ép – định vị
• Dây chuyền sản xuất điện tử / cơ khí
