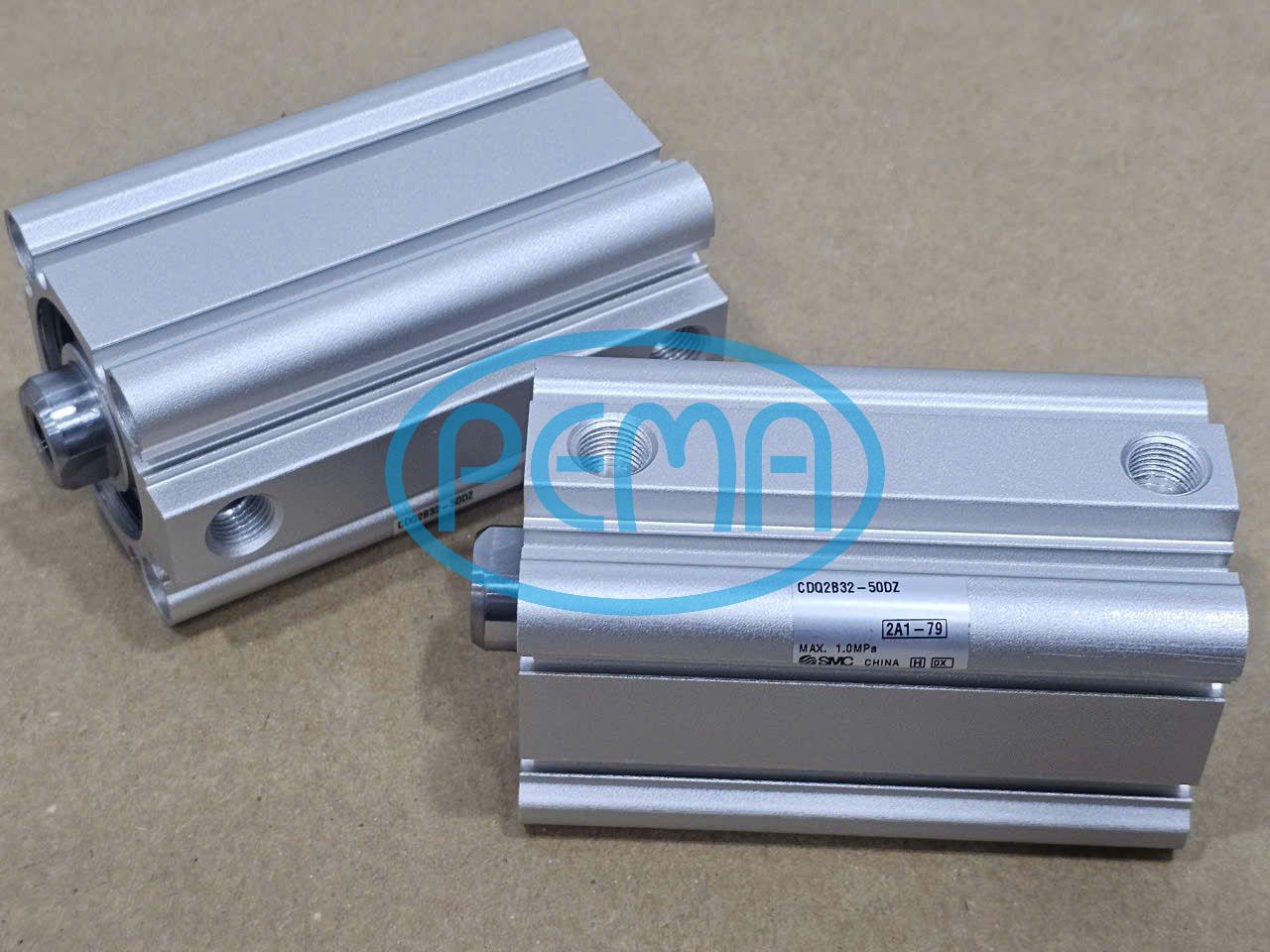

SMC CDQ2B32-50DZ-A93 Xy lanh khí nén

Thông số chung SMC CDQ2B32-50DZ-A93

• Series: CQ2-Z (compact cylinder – dạng mỏng)
• Model đầy đủ: CDQ2B32-50DZ-A93
• Loại: Xi lanh khí nén, tác động kép (double acting), ty đơn
• Đường kính piston: 32 mm
• Hành trình: 50 mm

👉 Đây là dòng xi lanh mỏng (thin/compact cylinder) rất phổ biến trong máy tự động, khi không gian lắp đặt hạn chế.

• C(D) → Có nam châm (dùng cảm biến)
• Q2 → Series CQ2 (compact)
• B → Kiểu lắp xuyên (through-hole mounting)
• 32 → Bore 32 mm
• 50 → Stroke 50 mm
• D → Có vòng từ (magnet)
• Z → Có rãnh gắn sensor 4 mặt (với size ≥32)
• A93 → Cảm biến reed, dây 0.5m, 2-wire, có LED
• Thiết kế mỏng – tiết kiệm không gian
  → Phù hợp máy compact, jig, cơ cấu kẹp
• Có thể gắn cảm biến 4 mặt
  → Linh hoạt bố trí sensor
• Không lồi sensor ra ngoài
  → Tránh va chạm khi vận hành
• Trọng lượng nhẹ hơn 5–13% so với đời cũ
• Có sẵn cảm biến A93 → không cần mua thêm

Tóm tắt SMC CDQ2B32-50DZ-A93

• Áp suất làm việc: ~0.1 – 1.0 MPa
• Kiểu ren cổng khí: Rc / M (size 32 trở lên)
• Nhiệt độ làm việc: khoảng -10 ~ 70°C
• Tốc độ piston tối đa: ~500 mm/s
• Giảm chấn: bumper cao su
