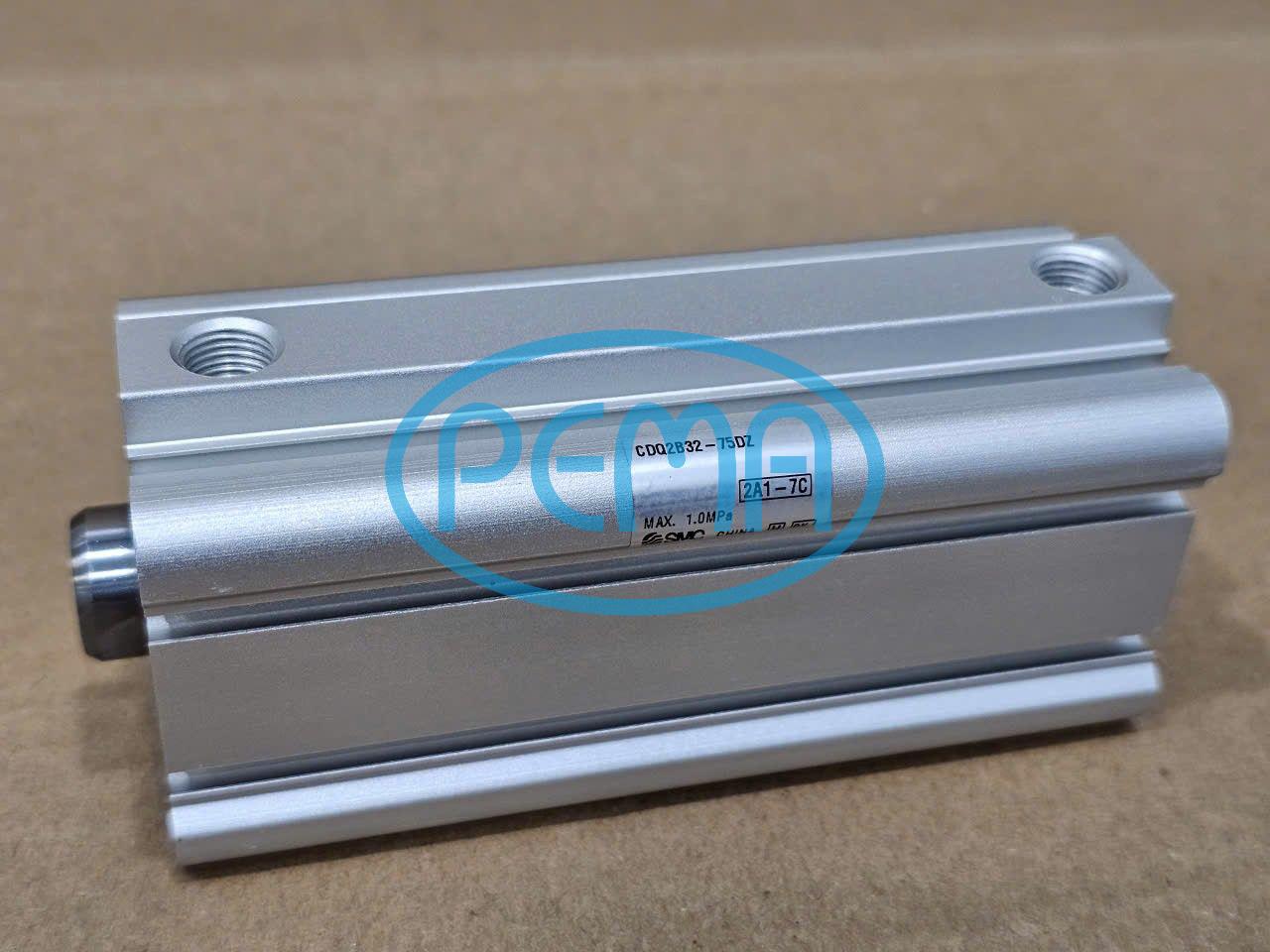

SMC CDQ2B32-75DZ Xy lanh nhỏ gọn , dòng CQ2

Một Compact cylinder chất lượng cao của SMC hiện đang có bán tại PEMA ( Liên hệ0359001231)
Mã sản phẩm : CDQ2B32-75DZ
Mô tả
Compact design (thiết kế nhỏ gọn): Dòng CDQ2 / CQ2 được thiết kế để tiết kiệm không gian — phù hợp với máy móc, hệ thống tự động hóa có chiều sâu hoặc không gian hạn hẹp.
Tác động kép (double acting): Cho phép piston đẩy & kéo — linh hoạt trong nhiều cơ cấu đòi hỏi push / pull, thay vì chỉ đẩy hoặc trả lại bằng lò xo.
Auto-switch ready: Thân được tích hợp rãnh gắn sensor (switch từ) trên 4 mặt — rất thuận tiện nếu bạn cần theo dõi vị trí piston, tự động hóa, tiết kiệm chi phí phụ kiện.

Thông số kỹ thuật


Series / Dòng	CQ2 / CDQ2-Z (compact cylinder)
Model	CDQ2B32-75DZ
Đường kính bore (piston)	32 mm
Hành trình (Stroke)	75 mm
Kiểu tác động	Double-acting, single rod (piston đơn)
Loại cylinder	Compact / standard type (không cushion khí)
Port / Ren cổng khí	Port ren Rc / BSPT (với bore 32 mm là port 1/8″ female)
Áp suất làm việc (Operating pressure range)	0.05 MPa đến 1.0 MPa
Áp suất thử / Proof pressure	1.5 MPa
Nhiệt độ làm việc	–10 °C đến +60 °C
Lực đẩy / kéo (khoảng)	Push force tại 100 psi ~ 563 N; Pull force tại 100 psi ~ 422 N
Ren ty piston	M14 × 1.5 (female ISO) — đầu rod có ren cái theo thông số nhà sản xuất
Mounting (gắn)	Through-hole type (thông qua lỗ xuyên thân)
Auto-switch ready (gắn cảm biến)	Có rãnh để gắn auto-switch (auto-switch mounting groove) trên 4 mặt thân (bore ≥ 32 mm) — dễ gắn cảm biến hành trình mà không cần bracket thêm.
Chất liệu thân / piston	Thân làm bằng nhôm (compact cylinder / aluminium body)
Khối lượng (khoảng)	Tài liệu từ một nhà phân phối ghi khoảng 459 g khi chưa lắp auto-switch (chưa tính phụ kiện)
