Mô tả

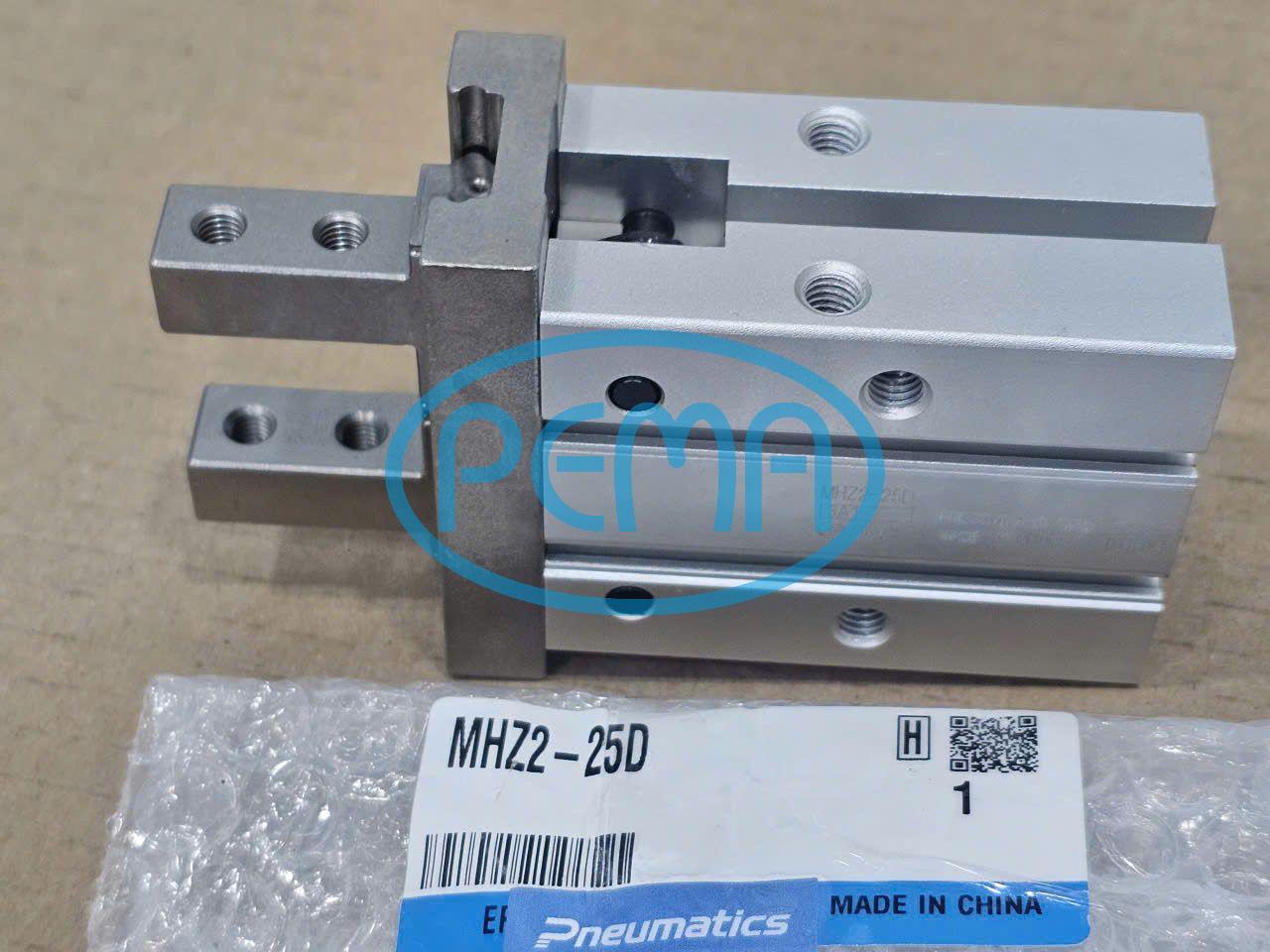

Đây là cơ cấu kẹp sử dụng khí nén, có hai ngón kẹp chuyển động song song để gắp, giữ và thả chi tiết trong dây chuyền tự động hóa.
Thông số chung SMC MHZ2-25D
| Thông số | Giá trị |
|---|---|
| Model | MHZ2-25D |
| Loại thiết bị | Xi lanh kẹp khí nén 2 chấu |
| Đường kính piston | 25 mm |
| Kiểu tác động | Tác động kép (Double Acting) |
| Hành trình đóng/mở tổng | 14 mm |
| Lực kẹp ngoài | 65 N |
| Lực kẹp trong | 104 N |
| Áp suất vận hành | 0,1–0,7 MPa |
| Nhiệt độ làm việc | -10 đến 60°C |
| Độ lặp lại | ±0,01 mm |
| Tần số hoạt động tối đa | 180 chu kỳ/phút |
| Khối lượng tham khảo | Khoảng 420 g |
| Cổng cấp khí | M5 |
| Cảm biến từ | Không kèm theo ở cấu hình cơ bản |
Ứng dụng SMC MHZ2-25D
Gắp và giữ linh kiện điện tử, chi tiết cơ khí.
Gắp sản phẩm bằng robot công nghiệp.
Cấp phôi và định vị chi tiết trên máy tự động.
Lắp ráp, phân loại và đóng gói sản phẩm.
Lưu ý khi thay thế SMC MHZ2-25D
Kiểm tra đúng model MHZ2-25D, không nhầm với MHZ2-25S hoặc MHZ2-25C vì kiểu tác động khác nhau.
Nếu cần tín hiệu xác nhận đóng/mở, phải chọn và lắp cảm biến tương thích.
Khi thiết kế ngón kẹp, cần tính lực kẹp theo áp suất khí và khoảng cách từ điểm kẹp đến thân thiết bị.
