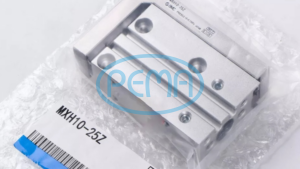

SMC MXH10-25Z Xy lanh trượt dẫn hướng , dòng MXH
Mô tả
- Một compact cylinder dạng trượt của SMC hiện đang có tại PEMA ( Liên hệ0359001231)
- Mã sản phẩm : MXH10-25Z
- Mô tả: Xy lanh trượt truyền động dẫn hướng được sử dụng trong các ứng dụng đòi hỏi độ cứng cao và độ chính xác cao. Thông thường, cần có xi lanh khí và dẫn hướng chính xác để đáp ứng những nhu cầu này. Dẫn hướng tuyến tính mang lại độ tuyến tính cho xi lanh và độ chính xác không quay. Thiết kế nhỏ gọn khiến thiết bị này trở nên lý tưởng cho các ứng dụng có không gian chật hẹp. Ngoài ra, có nhiều cách lắp đặt có thể làm cho bàn trượt trở thành một thiết bị truyền động khí nén rất linh hoạt.
Thông số kỹ thuật
Kiểu
Loại bàn hình chữ L
Hành trình (mm)
25
Chất liệu bàn
Hợp kim nhôm
Kích thước bảng: Chiều dài L (mm)
69
ID xi lanh(Ø)
10
Môi trường
Mục đích chung
Xử lý bề mặt bàn
Anodize cứng
Loại hướng dẫn
[Hướng dẫn lăn] Loại hướng dẫn tuyến tính
Kích thước bảng: Chiều rộng W (mm)
19
Kích thước bảng: Chiều cao H (mm)
47
Tính song song của bảng(µm)
50
Loại vít cổng
Vít M
Cái đệm
Đệm cao su ở cả hai bên
Thông số kỹ thuật
Tích hợp nam châm
Công tắc tự động
Không có
Chiều dài dây dẫn (m)
–
Đầu nối dây dẫn
Không có
Thông số kỹ thuật tùy chỉnh
0,06 đến 0,7
