Mô tả

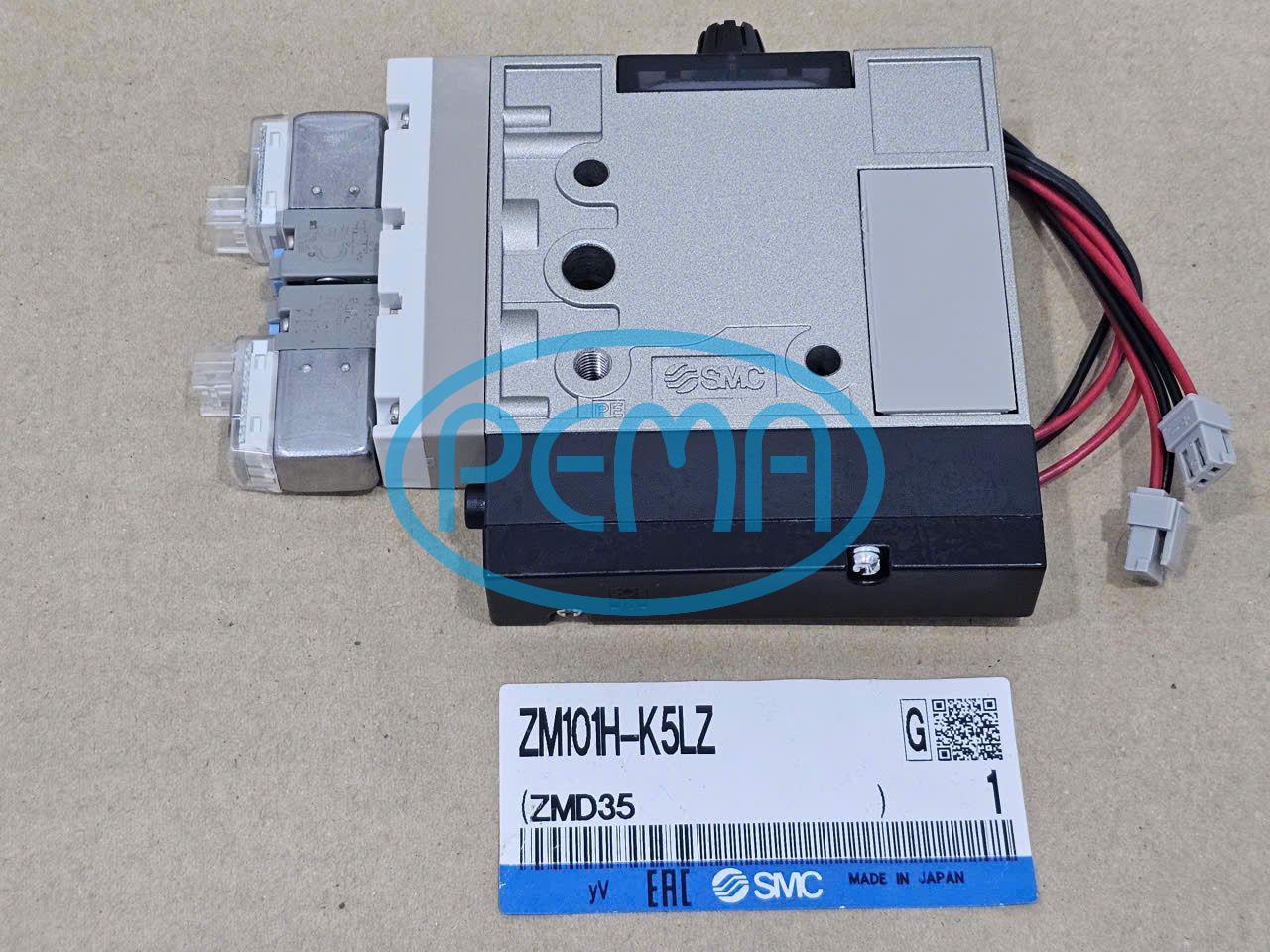

Thông số chung SMC ZM101H-K5LZ
- Loại: Vacuum ejector (bộ tạo chân không)
- Đường kính nozzle: 1.0 mm
- Áp suất chân không tối đa: ~ -84 kPa
- Lưu lượng hút: ~60 L/min
- Áp suất cấp khí: 0.25 – 0.55 MPa
- Nguồn điện: 24VDC (cho van & cảm biến)
- Cổng khí:
- Supply: Rc 1/8
- Vacuum port: Rc 1/8
- Tích hợp:
- Van cấp & xả khí
- Cảm biến chân không
- Bộ lọc hút
- Giảm thanh (silencer)
Tóm tắt SMC ZM101H-K5LZ
- Tạo chân không từ khí nén
- Điều khiển hút / nhả sản phẩm
- Giám sát áp suất chân không (vacuum switch)
- Khí nén đi qua nozzle → tạo hiệu ứng Venturi
- Sinh ra vùng áp suất thấp → hút vật
- Van xả giúp nhả nhanh sản phẩm
👉 Dòng ZM có thiết kế 2 tầng nozzle, giúp tăng lưu lượng hút ~40% so với loại thường
