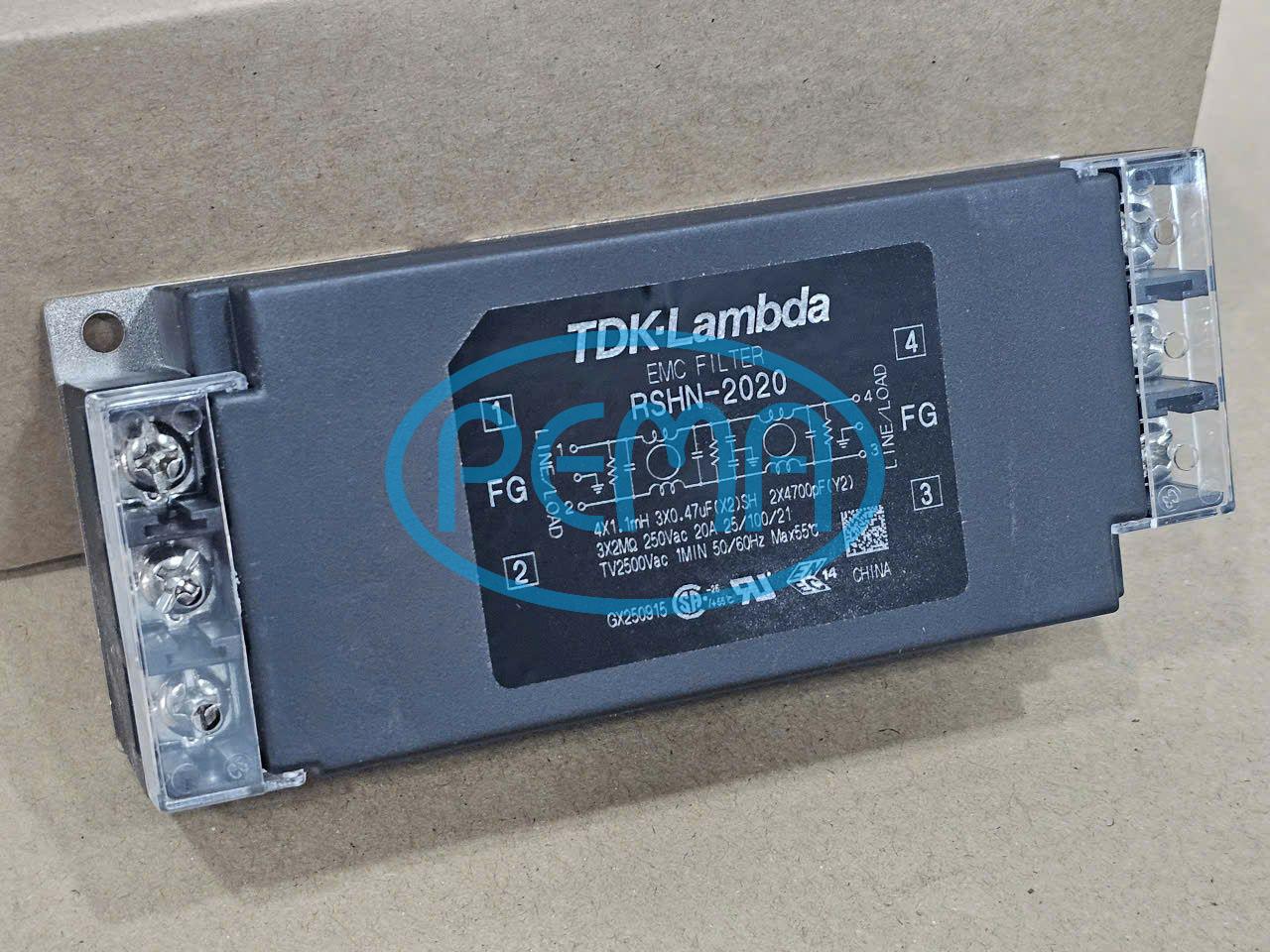

TDK-LAMBDA RSHN-2020 Bộ lọc nhiễu
Mô tả
TDK-LAMBDA RSHN-2020 là bộ lọc nhiễu điện từ (EMC filter) cho đường nguồn AC/DC một pha, công suất định mức 20A, điện áp tối đa 250V, được thiết kế để giảm nhiễu chế độ chung và chế độ vi sai trong dải tần rộng (0.2–30 MHz).
Thông số chung TDK-LAMBDA RSHN-2020
| Đặc điểm | Giá trị |
|---|---|
| Dòng định mức | 20A |
| Điện áp định mức | 250V AC / 250V DC |
| Điện áp chịu đựng | AC 2500V trong 60 giây (line-earth) |
| Điện trở cách điện | ≥ 100 MΩ (DC 500V, 1 phút) |
| Dòng rò tối đa | 1 mA (250V, 60Hz) |
| Điện trở DC tối đa | 22 mΩ |
| Suy hao chế độ chung | ≥ 25 dB (0.2–30 MHz) |
| Suy hao chế độ vi sai | ≥ 25 dB (0.4–30 MHz) |
| Kích thước (DxRxC) | 52 × 127 × 35 mm |
| Khối lượng | ~350 g |
| Nhiệt độ hoạt động | -25°C đến +85°C |
| Chuẩn an toàn | UL1283, CSA C22.2 No.8, EN60939 |
Tính năng nổi bật TDK-LAMBDA RSHN-2020
- Giảm nhiễu mạnh: hiệu quả cao trong cả chế độ chung và vi sai.
- Thiết kế thấp gọn (low profile): dễ lắp đặt trong không gian hạn chế.
- Độ tin cậy cao: đạt chuẩn quốc tế về an toàn và EMC.
- Ứng dụng đa dạng: dùng cho nguồn công nghiệp, thiết bị y tế, hệ thống tự động hóa.
Biến thể liên quan TDK-LAMBDA RSHN-2020
- RSHN-2020L: phiên bản dòng rò thấp (low leakage), phù hợp cho thiết bị nhạy cảm như y tế.
- RSHN-2020D: phiên bản có đặc tính khác biệt về suy hao, tối ưu cho ứng dụng đặc thù.
- Kiểm tra dòng tải thực tế để đảm bảo phù hợp với mức 20A.
- Nếu ứng dụng yêu cầu dòng rò cực thấp (ví dụ thiết bị y tế), nên chọn RSHN-2020L.
- Đảm bảo hệ thống tuân thủ chuẩn EMC quốc tế để tránh sự cố pháp lý và kỹ thuật.
