Mô tả

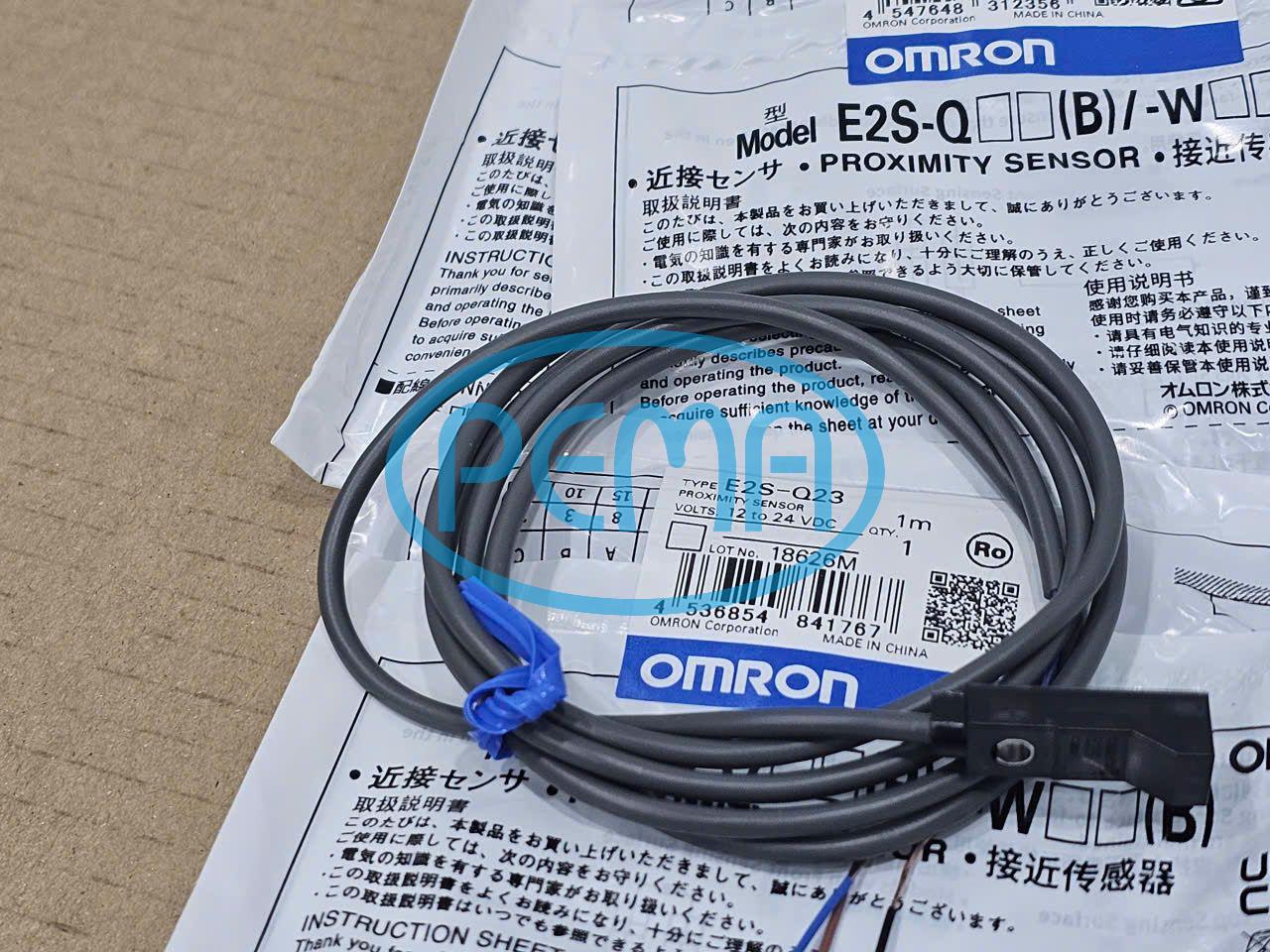

Cảm biến tiệm cận điện cảm dạng vuông, loại siêu nhỏ.
Omron – Nhật Bản.
Model: E2S-Q23 1M.
Chức năng: Phát hiện vật thể kim loại không tiếp xúc, dùng trong máy móc tự động hóa và hệ thống điều khiển PLC.
Thông số chung OMRON E2S-Q23-1M
| Thông số | Giá trị |
|---|---|
| Loại cảm biến | Tiệm cận điện cảm (Inductive) |
| Dòng sản phẩm | E2S |
| Khoảng cách phát hiện | 2,5 mm ±15% |
| Khoảng cách cài đặt | 0–1,9 mm |
| Kích thước đầu cảm biến | 8 × 8 × 23 mm |
| Nguồn cấp | 12–24 VDC |
| Dải điện áp hoạt động | 10–30 VDC |
| Kiểu ngõ ra | NPN, open collector |
| Chế độ ngõ ra | NO – thường mở |
| Dòng tải tối đa | 50 mA |
| Tần số đáp ứng | 1 kHz |
| Cấp bảo vệ | IP67 |
| Chiều dài dây | 1 m |
| Nhiệt độ làm việc | -25 đến 70°C |
Đặc điểm OMRON E2S-Q23-1M
Phát hiện các chi tiết bằng sắt, thép và kim loại có từ tính.
Kích thước nhỏ gọn, phù hợp lắp đặt tại các vị trí hẹp.
Phát tín hiệu về PLC hoặc bộ điều khiển để xác định vị trí phôi, hành trình cơ cấu máy và trạng thái chi tiết.
Chuẩn IP67 giúp cảm biến chống bụi và chịu được điều kiện tiếp xúc với nước theo tiêu chuẩn bảo vệ.
Lưu ý OMRON E2S-Q23-1M
Chọn đúng loại ngõ ra NPN, không nhầm với phiên bản PNP.
Kiểm tra nguồn cấp DC và sơ đồ đấu dây trước khi kết nối PLC.
Khoảng cách 2,5 mm là khoảng cách danh định; vật liệu và kích thước kim loại có thể làm thay đổi khả năng phát hiện.
